ZL5132 数字式声磁同步定点仪

阅读次数:4537

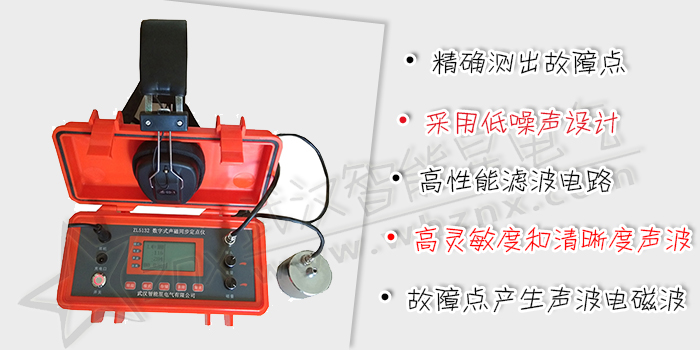

数字式声磁同步定点仪

全数字电缆故障智能定位仪是本公司根据最新研究成果而开发的具有高抗干扰性、高灵敏度的电缆故障精确定点测试仪器。本仪器采用低噪声设计和高性能滤波电路相结合,使用直观的图形显示和操作方式,对各类电缆故障可精确、迅速地进行定点,特别是对交联电缆和电缆封闭性故障具有独到的测试效果,是电缆测试仪器中最新的更新换代产品。

故障点放电时会产生声波和电磁波,声波和电磁波之间又有一定的内在联系,利用好它们之间的表象及联系,可使我们方便快捷地找到故障点。
l电磁波
本定点仪可以接收电缆故障点放电产生的电磁波,在液晶屏上以光柱及数字方式连续显示。

Ø故障预定位:将全数字电缆故障置于连续工作模式,沿地下电缆走向边走边观察,连续记录的电磁波信号,信号突然减小的地方就可能是故障的大致位置。此项功能使得故障的探测变得简单而迅速,特别对电缆的封闭性故障的查找有很大的帮助。

Ø寻电缆路径:沿地下电缆Z字型行走,观察电磁波信号的变化,电磁波信号最大处为电缆正上方,电缆两边电磁波信号减小。由此可判断电缆的大致路径。
声波
故障点放电的声波强度以往都是通过人耳来判断大小,而人耳的分辨率不会很高,在很多情况下不容易区分放电的声音大小,而全数字电缆故障可以时时记录放电声波的大小,通过仪器来判断大小,极大地提高了可靠性和准确性。

声波的高灵敏度和清晰度是保证测试准确性的又一关键因素。全数字电缆故障采用高灵敏度的探头拾音器和低噪声放大技术,滤波器的带宽可由用户现场选择,提高了人机之间的适应性, 并能效排除环境噪声的干扰(如风声、车辆声等)。

电磁波与声波
电缆故障点的放电除产生声音信号外,同时也发出沿电缆扩散的电磁波。全数字电缆故障可以同步接收并显示声波及电磁波,测出声波和电磁波信号的时间差并以此推算出拾音器到故障点的距离。


测试方法:                   电磁强度法、音听法、声磁同步法

距离测量:                        00.0-22m ,3位
同步测量:                        磁场/声波

滤波器:(四段) 100Hz-1.5kHz(声波)   270Hz-1.5kHz(滤波)
100Hz-1.0kHz(滤波)   270Hz-1.0kHz(滤波)

场强测量:                        条形码显示、数字显示
放大范围:                        声通道>95dB
磁通道>50dB
测试精度:                         0.1米
显示方式:                        大屏幕液晶显示(带背光)
操作温度:                         -20—+50℃
供电电源:                         7.4V*3AH锂电池,12小时
