ZL5121 双频率路径仪

阅读次数:4764

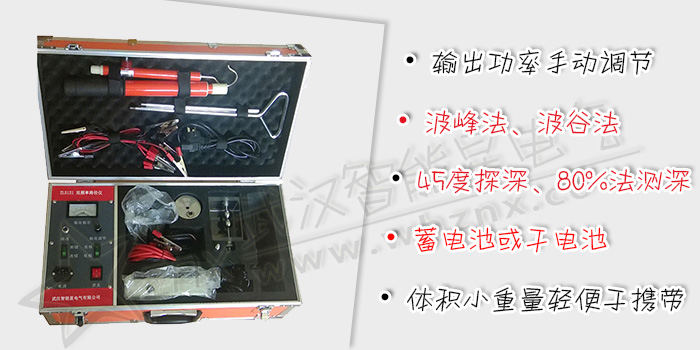

双频率路径仪

本仪器可用于地埋电缆路径的精准探测,仪器是利用电磁感应的原理来探测电缆的精确走向和深度,发射机采样市电供电,接收机采用9V干电池供电增强了使用的灵活性,双频率的设计使得抗干扰能力得到了进一步的提升,操作简单、使用方便。
路径仪由信号发生器、功率放大器、接收器等部分组成。当电缆路径测试仪输出的正弦波信号加到电缆上时,在电缆周围有电磁场存在,利用磁电传感器(感应线圈)将电磁波转换为电信号,通过放大器放大,再由蜂鸣器或耳机转换为声波信号,同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时,线圈的感应电动势最小;当线圈垂直于地面并偏离电缆一定距离时,通过线圈的磁力线增加,线圈的感应电动势增大(图1)。利用这一原理即可对电缆的路径进行探测。

发射机
体积小、重量轻、便于携带、操作简便;
输出短路自动保护功能;
输出功率手动调节,简化操作;
输出表头指示,更加直观;

接收机
分体结构设计;
测试方法:满足波峰法、波谷法、45度探深、80%法测深;
超强的探头使探测准确,探测深度更大;
供电方式可选择 (蓄电池或干电池);
面板表头指示:清晰直观;
信号强度具有调频声音指示,降低操作者的工作强度;

主要技术指标:
发射机:
输出频率:低频(916Hz)、高频(32KHZ);

输出功率:30W;
电源类型:交流220V;
工作温度:-15℃-- 50℃;

尺寸:400*200*200;
重量:3公斤;

接收机:
接收频率 :低频(916Hz)、高频(32KHZ);

探测路由误差:埋深的5%
探测埋深误差: 埋深的5%

探测路由及故障定点的距离:0~5km;
测定光(电)缆埋深:<3m;
输出显示:表头

电源类型:9V干电池;
工作温度:-15℃-- 50℃;
尺寸:170*90*60;
重量:0.4公斤;
