ZL2138 管线定位仪

阅读次数:7977
管线定位仪
《DL/T849.1~ DL/T849.3-2019》电力设备专用测试仪器通用技术条件

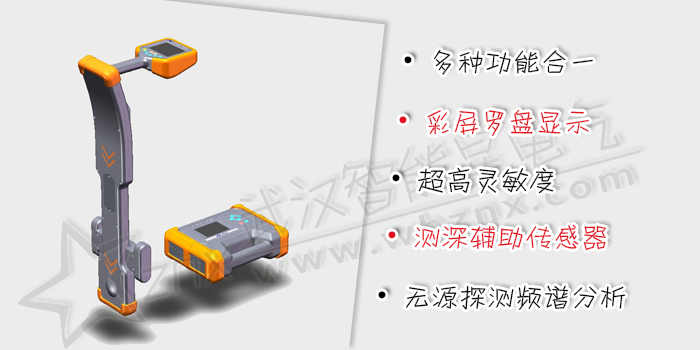

 ZL2138管线定位仪是一套高性能专用地下电缆路径探测及识别仪,由信号发射机和接收机组成,可用于地下电缆及金属管线的路径探测、深度测量和管线普查,配合多种选配附件,可以进行唯一性识别,以及管道绝缘破损和部分类型电缆故障的查找。

  • 多种功能合一: 路径探测 + 电缆识别 + A字架查障。
  • 彩屏罗盘显示:透视地下管线一览无余。
  • 超高灵敏度,2Hz超窄带宽接收,高度抗干扰。
  • 跟踪正误提示:排除邻近管线干扰。
  • 增强型测深:实时精准深度测量。
  • 测深辅助传感器:信号畸变提醒。
  • 增强型无源探测:工频+射被动频测,可同时显示多条管线。
  • 无源探测频谱分析:排除干扰频率。
  • 高性能发射卡钳:向运行电缆耦合信号。
  • 柔性卡钳电缆唯一性识别:方便且高度可靠,且能做电流测量。
  • 跨步电压探测:对地绝缘破损查找。
  • 支持订制频率。
  • 大功率数字功放发射,全自动阻抗匹配,自动保护。
  • 发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
  • 发射/接收全数字化处理,稳定可靠。
  • 内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
  • IP65高等级防护。
 A. 发射机

1.         输出方式:直连、卡钳、辐射、查障升压器

2.         输出频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.         输出功率:15W max,10档可调

4.         阻抗匹配:全自动

5.         过压过流保护:全自动

6.         人机界面:320×240点阵黑白LCD

7.         电源:内置锂离子电池组,标称7.4V,>6Ah

8.         充电器输入:AC100-240V,50/60Hz

9.         充电器输出:DC8.4V,2A

10.      体积:280×220×90mm

11.      质量:2.3kg

12.      防护:IP65

13.      使用条件:-25℃-60℃,<90%RH,<4500m


B. 接收机

1.         接收方式:内置线圈、柔性卡钳、听诊器、A字架

2.         探测模式:宽峰、窄峰、谷值、历史曲线、频谱

3.         主动频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.         被动频段:50/60Hz工频、4-24kHz射频

5.         人机界面:320×240点阵彩色LCD,阳光可视

6.         电源:内置锂离子电池组,标称7.4V,>3Ah

7.         充电器输入:AC100-240V,50/60Hz

8.         充电器输出:DC8.4V,2A

9.         体积:680×120×277mm

10.      质量:2.0kg

11.      防护:IP65

12.      使用条件:-25℃-60℃,<90%RH,<4500m
