ZL2352 架空电缆故障测试仪

阅读次数:4618
架空电缆故障测试仪
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》

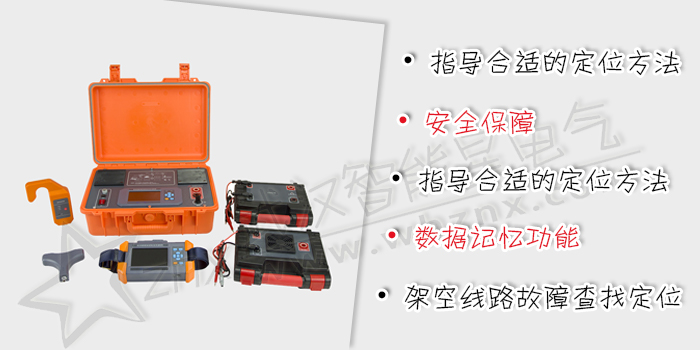

架空线路故障定位仪,适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案,集成故障诊断、交流定位、直流定位、直流耐压四种功能。创新的交流定位模式,在线路正下方检测特征信号, 无须登杆挂接传感器。具有操作简单,使用方便的特点。发射机内置大容量锂电池,方便使用和携带。整套设备主要由发射机、接收机、交流传感器、直流无线传感器、弧光接地适配器及附件组成。

  1. 用途:6-35kV 架空线路故障查找定位
  2. 集成故障诊断、交流定位、直流定位、直流耐压四种功能。
  3. 故障诊断
  4. 指导合适的定位方法。
  5. 线路绝缘电阻、电容测量。
  6. 交流定位(线路故障停运,低过渡电阻接地):
  7. 发射信号:大功率特种低频交流信号主动注入。
  8. 接收信号:沿线分段查找,无须登杆挂接传感器。
  9. 高效工作:无须登杆,极大提高测试效率,降低工作强度。
  10. 直流定位(线路故障停运,高/低过渡电阻接地及弧光接地):
  11. 发射信号:大功率脉动直流信号主动注入。
  12. 接收信号:沿线分段查找,需要登杆挂接传感器。
  13. 全能定位模式,尤其解决弧光接地定位难题。
  14. 直流耐压
  15. 故障修复后的验收测试。
  16. 发射机具有停止自动放电功能,确保操作安全。
  17. 发射机具有过流保护、超温保护功能。
  18. 发射机内置大容量锂离子电池组,携带方便。
  19. 具有数据记忆功能,掉电不丢失,定点更方便。


技术指标
工作方式
故障诊断、交流注入、直流注入、直流耐压
故障诊断
电阻测量
量程:<10MΩ;精度:±10%
电容测量
量程:最大10uF;精度:±20%
交流注入
输出频率
20Hz
输出方式
限功率恒流输出
输出电流
200mA
输出电压
>AC400V(电池满电时)
直流注入

输出频率
脉动1Hz
输出方式
限功率恒流输出
输出电流
40mA
输出电压
>DC8kV(电池满电时)
直流耐压
输出电流
最大20mA
输出电压
>DC8kV(电池满电时)
保护功能
过热保护、过流保护,欠压关机,
2小时无操作自动关机。
最大功率
100W
显示方式
800×480高亮彩色液晶显示
电源
内置480WH锂电池组
充电器电源
输入:AC220V 50~60Hz;
输出:54.6V,3A
体积
450mm×240mm×270mm
重量
13kg
