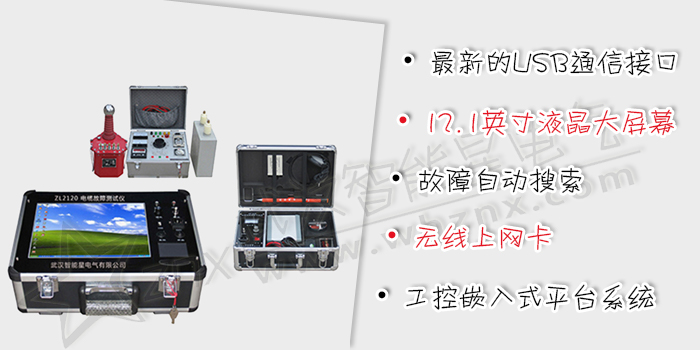

ZL2120 电缆故障测试仪

阅读次数:6206
电缆故障测试仪
DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》
电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。
  • 国内首家采用工控嵌入式计算机平台系统,整套系统将由故障测试、路径寻测、精确定电三部分组成,锂电供电、便于携带、方便测试。
  • 国内首家采用12.1英寸液晶大屏幕和触控鼠标,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件.
  • 采用最新的USB通信接口,采集信号稳定,主机自动选择采样频率,最低6.25MHz,最高达100MHz五种频率供您选择,既能提高测试精度,又能满足不同长度电缆的测试要求。
  • 软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.15米,提高了测试精度。
  • 强大的波形处理功能和网络服务功能,测试的波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,减少误差。
  • 选配一款无线上网卡,可实现随时随地无线上网的技术服务,给用户现场测试提供及时、准确波形分析和指导,似专家指导,使您无忧工作。
  • 20G内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。
  • 关键的精确定点仪部分,仿制德国技术,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
  • 最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
测试仪技术指标:
(1)可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
(2)可测量长度已知的任何电缆中电波传播的速度。
(3)可测试电缆走向及埋设深度。
测试距离:不小于40km 最短测试距离(盲区):5-10米
精确定点误差:±0.2m 测试误差:系统误差小于±1%
分辨率:V/50m;V为传波速度m/μs;软件游标0.15米。
仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
电源与功耗: AC 220V±10% 15W /DC 12V(7AH) 不大于20W
待机时间:可连续使用1.5小时左右。
管 理:电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。

路径仪技术指标
信号频率:15KHz正弦波
输出功率:Pomax≥100W
输出阻抗:Zo=Zc(电缆特性阻率)
震荡方式:断续
主机重量:9.8kg
环境温度:-10℃~+40℃
外形尺寸:180mm×300mm×400mm
相对湿度:RH≤85%(25℃)
