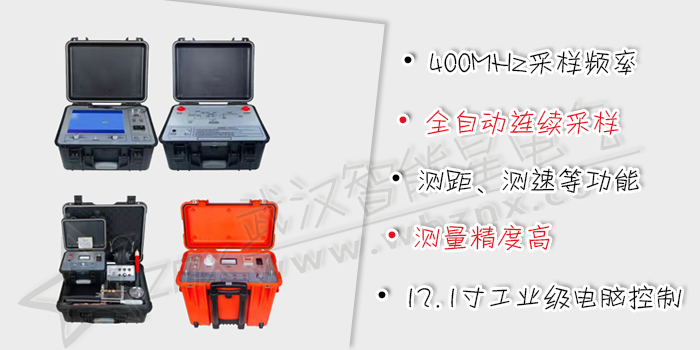

ZL2170 电缆故障测试仪

阅读次数:7442
电缆故障测试仪
《DL/T849.1~ DL/T849.3-2019》电力设备专用测试仪器通用技术条件
 准确快速检测35KV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;精确探测电缆埋设走向及深度。
1) Windows操作系统、触摸式操作方式
2)系统功能:故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测等;
3)测试方式:低压脉冲、闪络法、音频法、声磁同步法、电磁感应法等;
4)显示控制:测试仪:12.1寸工业级一体机控制,内置12V/10Ah直流电源,可连续工作10小时;其它为单片机控制,指针表显示;
5)测试范围:测试距离:60km,探测深度:2-5m;
6)测量精度:粗测误差:±10m(绝对值)或1%(相对值),精测误差:±0.2m(定点、路径、深度);
7)采样频率:100MHz,最小分辨率0.5m(100m/us)
8)采样方式:全自动连续采样,决不漏掉任何一次放电波形
9)低压脉冲:宽度:0.1uS和2uS 幅度:100Vpp
10)输出功率:路径功率:100W、冲击功率:0~400W
11)烧穿功率:1225J
11)短路电流:0~320mA
多次脉冲电缆故障测试仪
1)可测35KV以下等级所有电缆的高、低阻故障,适应面广。
2)脉冲产生器承受冲击高压:不低于40KV
3)数据采样速率: 200MHz
4)测试距离:>60Km
5)无测试盲区
6)读数分辨率:0.1m
7)系统测试精度小于20cm
8)测试电缆长度设有:<1Km (短距离);<3Km(中距离);>3 Km(长距离);低压脉冲幅度:约400VP-P 。
9)多次脉冲发送及故障反射信号自动显示,同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形,自动显示故障距离,没有测试盲区。
10)具有海量测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。
11)能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
12)内置聚合物锂电池电源:充满电后可连续工作2小时以上。完全满足现场测试要求。亦可外接交流电源工作。
13) 工作条件: 温度-35℃~+45℃,相对湿度 90%,大气压力750±30mmHg。

脉冲产生器
具有国际领先水平而且不需要笨重的延弧装置。配合502多次脉冲电缆故障测试仪主机就能完成多次脉冲法的测试。是多次脉冲电缆故障测试仪的关键部件。
技术指标:
冲击高压:40KV
无需外接电源
最大测试距离:60Km
体积:430×380×220mm
重量:约10Kg
(DL/T849.1-2004规定不超过±(1%L+20)m 其中:L为电缆长度)
供电方式:内置12V/10Ah直流电源,可连续工作4小时也可外接AC 220V 50Hz电源
