ZL2139 管线定位仪

阅读次数:5383
管线定位仪
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》

我公司长期致力于电缆故障测试的研究,管线定位仪已被上千家用户所使用,在电力电缆测试领域中具有很高的声誉。公司引用最新概念研制的ZL2139管线探测仪,特别适用于电缆对地绝缘故障的快速准确定位,(带电)路径查找,深度定位。ZL2139管线探测仪是以电磁感应法为基础加以通讯原理的应用设计而成。在使用上包含了更多人性化的设计,通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。一人即可完成全部操作。

ZL2139管线探测仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。可以完成过去几套仪器才可完成的任务。

ZL2139B改变了传统的电缆故障定位概念,不需高压试验装置,不需使用交流电源,不需分析波形,接线简单明了,使用方法一学即会。

过去我们查找电缆路径,必须将电缆停电测试,而有些运行电缆不可能停电,使用ZL2139可以轻松解决带电电缆路径查找的问题。ZL2139还可直接查找50Hz带电电缆的路径。

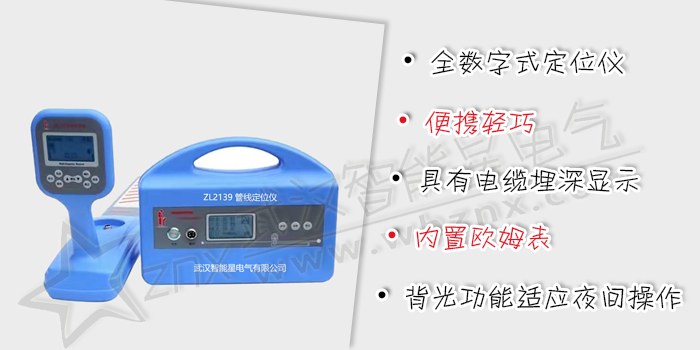

  1. 全数字式定位仪,显示清晰,定位可靠
  2. 便携轻巧、使用方便、查找快捷
  3. 内置充电电池,测试时不需充电
  4. 具有电缆埋深显示、电流显示
  5. 大屏液晶图形显示、测试中不需耳机
  6. 内置欧姆表可测量电缆环路电阻
  7. 具有电缆定位和故障查找两种功能
  8. 可以找到高达2MΩ的对地绝缘故障
  9. 具有背光功能适应夜间操作
 (一) 发射机
1)输出信号:四种交流输出模式低频、中频、高频、射频、绝缘回路阻抗测量。
2)输出功率:恒功率输出,高、中、低三档。
3)输出模式:直连法、耦合法、感应法。
4)阻抗显示:0~25000欧姆。
5)负载匹配:自动调节匹配。
6)显示界面:背光照明,显示输出能量、运行模式、自检状态、负荷电阻等。
7)整机采进口高容量18650锂电组,充放电500次。工作时间大于8小时,电量提示。
8)体积:277x227x153mm
9)重量:3.5kg
10)工作条件:温度-10℃~+45℃,相对湿度 90%。

(二) 接收机
1)接收频率:接收低频、中频、高频、射频和50Hz的五种正弦交流信号。
2)接收模式:波峰法(水平线圈)、波谷法(竖直线圈)、深度测量(双水平天线)、电流测量(双水平天线)。
3)信号界面:数字大小、梯形光栅长短、声音缓急三种方式同时提示信号强弱
4)显示界面:高亮度LCD, 支持强阳光下工作,背光照明,保证夜间正常工作。
5)增益控制:手动调节,动态范围000——100db。
6) 探测长度:直连金属管线时,最长15KM。.
耦合金属管线时,一次耦合可测3Km,多次耦合无限远。
感应金属管线时,一次感应可测300m,多次感应无限远。
7)深度测量:直读探测深度,范围 000—300cm。
80%法测深度,范围 000—300cm(耦合)\600cm(直连)
8)电流测量:直读电流,范围000—999mA.
9) 探测精度:±2.5%+5厘米 (0-2m)
10)电 源:进口高容量18650锂电组,充放电500次。
11)待机时间:大于12小时,电量提示。
12)过热过流:自动保护。
13)工作温度:-10℃—40℃。
14)体 积:650×110×32mm
15)重 量:1.6Kg
