ZYTS-II 瓷支柱绝缘子带电智能探伤仪

阅读次数:4760

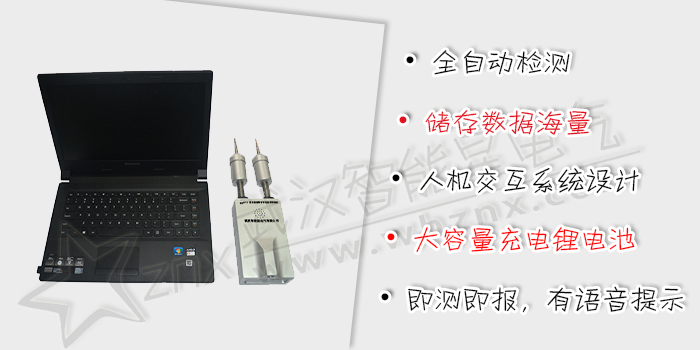

瓷支柱绝缘子带电智能探伤仪

我公司研制的瓷支柱绝缘子带电智能探伤仪,本产品所要解决的技术问题,就是要提供一种支柱瓷绝缘子带电检测装置,其具有自动识别功能,更适应现场操作。避免了进口和目前国内产品在实际操作过程中遇到不可解决的问题和本身存在的技术缺陷,把振动声学检测技术大大提升到一个更高的台阶,使振动声学检测瓷支柱绝缘子技术真正具有可靠性,实用性,快速性,解决了困扰电力行业多年来检测支柱瓷绝缘子的难题! 经过不懈努力,我公司研发出具有国际先进水平的瓷支柱绝缘子带电智能探伤仪

为了解决进口和目前国内产品在实际操作过程中遇到的问题和本身存在的技术缺陷问题,瓷支柱绝缘子带电智能探伤仪采取的技术方案如下: 信号控制、采集、处理、存储和通信系统,振动激励和拾取系统,人机交互系统,计算机端数据管理系统等4部分,并配备不同长度的高速工具钢螺旋钻头作为导声杆。 电脑通过专用分析软件显示频谱波形。

目前,国内电力系统逐步在应用该项技术相关的仪器,包括从国外引进的振动声学探伤仪,但是,无论是国产还是进口的,还只仅仅停留在初步的振动声学探伤阶段,在实际的操作当中,很多变电站的瓷支柱绝缘子的法兰与钢板连接处或法兰被挡住了,施力点(施加激励信号的点)

不好找;仪器太重,检测人员托举容易疲劳;经常触碰绝缘子旁边其他构件导致检测数据不准确很繁琐(必须随时携带电脑,反复上传数据);操作没有严格执行的标准;仪器储存数据库容量太小;储存的数据无法删除;等等问题都无法解决。



瓷支柱绝缘子带电智能探伤仪避免了目前国内外产品在实际操作过程中遇到不可解决的问题和本身存在的技术缺陷,把振动声学检测技术大大提升到一个更高的台阶,使振动声学检测瓷支柱绝缘子技术真正具有准确性、实用性、安全性、快速性,解决了困扰电力行业多年来检测瓷支柱绝缘子的难题!

  • 即测即报,具有语音提示;在不需停电检测现场,工作人员在完成对瓷绝缘子的正确检测步骤后,本产品会立即对该瓷绝缘子性能测试,并提示检测完成和数据保存信息。
  • 人机交互系统设计;仪器通过连接电脑就可以查看所测绝缘子的功率谱,输出处理结果以便电脑分析后再核对。而ZYTS-II直接出检测结果,无需笔记,不用重复操作。采集端存储的数据可以根据需要储存或删除,并可以直接连接打印机,打印需要的波谱图。
  • 仪器质量更轻,检测时施加的力度更小;经过现场操作对比,目前其他瓷绝缘子探伤仪质量太重,以检测110 kV瓷绝缘子为例:仪器的主机、绝缘杆、检测时施加的力度相加,达到了十二千克左右,操作人员很容易因体力不支而疲劳,本产品在保证和增加仪器的探测灵敏度和准确率的同时,选择性能优越,质量更轻,达到军工产品要求的电子元器件和复合新型材料,从而大大减轻了仪器本身的重量和检测时施加力的强度,仪器的主机、绝缘杆、检测时施加的力度相加,只需要八千克左右,减轻了三分之一。
  • 储存数据海量,内存不受限制;嵌入式存储系统设计,能不受限制存储大量检测数据,进行统一的分析处理以及存储管理。不需要的数据可以方便的删除,通过比较历史数据,可以及时发现支柱瓷绝缘子的异常情况,进行相应的跟踪检测。其他仪器储存能力有限,需不断删除和转移原有检测数据,有的仪器甚至连已有存储数据都无法删除,每次都重复把数据发送至计算机端,非常繁琐不便,这样也大大加重了检测人员的工作量,浪费了宝贵的时间。而我公司研制的ZYTS-II瓷支柱绝缘子带电智能探伤仪完全避免了上述不足和缺陷,把无损检测技术在电力行业的应用跨越式的向前推进了一大步,堪称是瓷支柱绝缘子带电无损检测领域的里程碑!
检测范围
35kv-500kv支柱瓷绝缘子,可不停电检测
检测速度
即测即报,检测和结果连接电脑即可得出结论
缺陷检测率
99%以上
检测方式
智能全自动检测 (带电停电均可测量)
提示方式
中文语音播报
数据传输方式
 RS232线传输
数据存储
嵌入式存储系统,无限量
分析方式
专用软件分析
激励信号类型
扫描信号
传感器频率
0.3-12000HZ(±5%)
激振器最大输出功率
≥10W
传感器分辨率
0.0002g
采样率
48k/s
采集振动测量信号准确度
0.1%
应用海拔高度
<5000米
湿度
<90%
工作温差
摄氏-30°-- +60°
自身防护
抗高压电场辐射、抗强磁场干扰,符合GB/T 17626.2-1998电磁兼容实验和测量技术静电放电抗扰度试验
重量
1.5KG
外形尺寸
340mm*95mm*50mm(长*宽*厚)
工作电源
4节1.2v大容量充电锂电池(带一个充电器)
