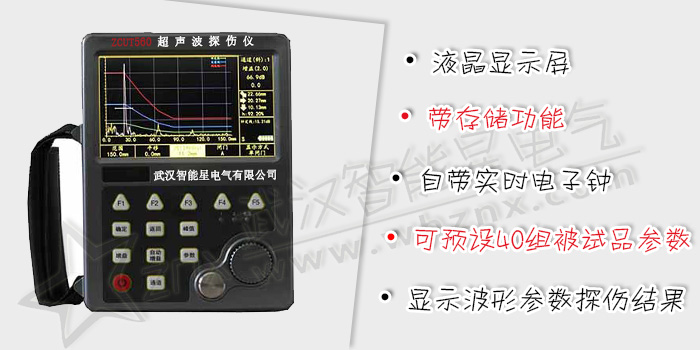

ZCUT560 超声波探伤仪

阅读次数:7791
超声波探伤仪

超声波探伤仪广泛应用于电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具(如楔形线夹)、电厂压力容器、管道等部件的无损检测设备。

绝缘子是发电厂和变电站运行的重要组成设备,起着支撑导线和绝缘的作用,其工作状态直接影响电网供电安全。由于绝缘子无固有形变且韧性极低,大多数瓷绝缘子长期承受电网运行中的机械负荷以及风雪日晒等恶劣天气的影响,使其附加应力增大而集中,导致内部缺陷急速扩大,极易引发瓷绝缘子脆性断裂,造成电网严重事故。

近年我国各地常出现瓷绝缘子断裂事故的报道,特别是在温度低、温差大的地区,不仅严重影响供电安全,造成重大经济损失,还对运行人员及检修人员的人身安全构成威胁,成为电力系统安全运行的一大隐患,因此检测绝缘子内部物理状态势在必行。为此,国家电网公司发布了生技[2005]174号的文件及《高压支柱瓷绝缘子现场检测规程》 ,以加强高压支柱瓷绝缘子的技术监督工作、规范高压支柱瓷绝缘子超声波无损检测方法。

1. 闸门功能:
·范围:2.0~10000.0mm扫查范围的无级调节
·平移:﹣45.0~10000.0mm脉冲平移调节
·闸门操作:闸门移位/闸门高度/闸门宽度调节
·闸门:闸门A/B选择
·显示方式:单闸门/双闸门选择
2. 调校功能:
·声速:材料声速100.0~9000.0m/s连续调节
·零偏:探头入射零点的调节
·探头K值:斜探头的折射角(K值)测量
3. 曲线功能:
·制作曲线:制作AVG、DAC曲线
·调整曲线:调整已制作的曲线
·删除曲线:删除已制作的曲线
·TCG转换:将DAC曲线转换为TCG曲线
·延长至:将曲线延长至用户指定的深度
4. 存储功能:
·动态记录:记录动态波形及其相应数据
·动态回放:回放已存储的动态波形
·单幅存储:存储屏幕上的单幅波形及其相应数据
·单幅回放:回放已存储的单幅波形
 ·文件管理:导入或导出通道数据、删除已存储数据
5. 功能:
·B扫成像:更直观显示缺陷状态
·系统升级:升级整个操作系统
·测厚仪: 测量工件厚度
6. 确定:确定当前选择
7. 返回:返回上一菜单
8. 冻结/峰值:对闸门内动态回波进行最高回波的捕捉,并保留在屏幕上。长按该键可以打开屏幕冻结、屏幕拷贝及包络功能
9. 增益:手动调节仪器灵敏度
10. 自动增益:自动定高调节仪器灵敏度
11. 储存/通道:通道切换选择。长按可一键保存当前单幅波形文件
12. 参数:进入/退出参数设置界面,编辑参数
