ZL2110 电缆故障测试仪

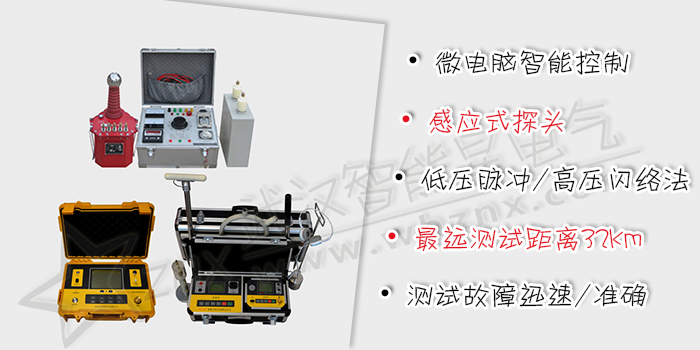

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。ZL2110电缆故障测试仪由ZL2133电缆故障智能测试仪和ZL2132电缆寻迹及故障定位仪组成。

ZL2133电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

ZL2132电缆寻迹及故障定位仪是由发射机、接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，电缆电路的探测以及电缆埋深等测试。本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

• 功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。
• 测试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
• 智能化程度——测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
• 具有波形及参数存储，调出功能，采用非易失性器件，关机后波形、数据不易失。
• 具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
• 具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
• 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
• 具有根据不同的被测电缆随时修改传播速度功能。
• 小体积便携式外形，内装可充电的电池供电，方便携带和使用。

ZL2133电缆故障智能测试仪参数：

• 最远测试距离：32km (明线可达100千米)
• 探测盲区：　　　1m
• 读数分辨率：　　1m
• 功耗：　　　　　5VA
• 使用条件：环境温度　　　 0℃～＋40℃
• 极限温度　  －10℃～＋50℃）
• 相对湿度　　40℃（20～90）%RH
• 大气压强　 （86～106）Kpa
• 重量：3.5kg

 ZL2132电缆寻迹及故障定位仪参数：

• 准确定点的故障绝缘阻值：0～5MΩ
• 定位测试准确度：≤±10cm
• 探测线缆深度：≤3m

•
