ZY88 自升流器精密电流互感器

阅读次数:8235

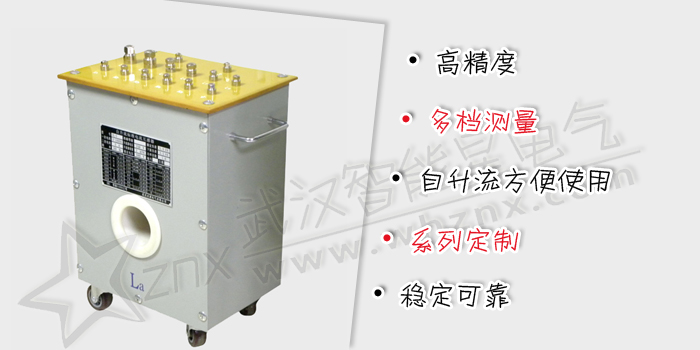

自升流器精密电流互感器
ZY88
-S21S
5-1000A/5A0.01S
-S22S
5-1000A/5A0.02S
-S23S
5-1000A/5A0.05S
-S31S
5-2000A/5A0.01S
-S32S
5-2000A/5A0.02S
-S33S
5-2000A/5A0.05S
-S52S
5-3150A/5A,1A;0.02S
JJG 1021-2007 《电力互感器检定规程》
作为标准用来检定比其低两级或两级以下准确等级的电流互感器。
电流互感器是由一次绕组和二次绕组组成,其原理如图2所示。
接线时严格参照接线牌所给出的电流比进行接线。L与K分别是一次、二次绕组的极性端,当需要穿心时La为极性端。
变比:5-10000A(据客户需求定制,5-2000A可做成带升流器一体)
精度等级:0.05S-0.01S(精度可据客户需求定制)
温度:-5— +40℃
湿度:﹤80%
容量: 5VA、COSφ=1
允许额定电流下长期工作,150A以上穿心
1. 自校
若电流互感器有1/1电流比时,则可经常进行自校,以考核其准确度。自校线路附图3所示。
图中TX为电流互感器,Z为负荷箱。
2. 检定
该电流互感器检定比其低两级或两级以下准确等级的互感器时,其线路附图4所示。
图中,TO为标准电流互感器,TX为被检电流互感器,Z为被检电流互感器所带的负荷。
