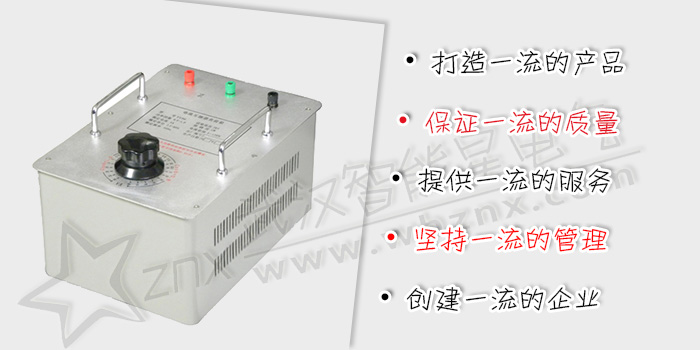

ZY96 电流互感器负荷箱

阅读次数:8376
电流互感器负荷箱
JJG 1021-2007 《电力互感器检定规程》
1. 将本设备串接到被试电流互感器的K2与校验仪Tx之间。
2. 将负荷调节到被试电流互感器的实际二次负荷。
注:部分电流互感器的二次负荷是以容量来表示的,单位为VA.电流互感器负荷箱的负荷一般是以电阻值来表示的单位为Ω.它们的转换关系为:
容量(VA)=电阻值(Ω)*二次电流(A)* 二次电流(A)
(1) 将本设备可靠接地。
注意事项:为保证互感器二次负载的准确性,必须使互感器二次端连接在负载箱的两条连接线总电阻值为0.06Ω。若二次再联校验仪则校验仪对互感器二次引起的负载也算进去,这样才能保证精度。
重量轻,外形美观,电流范围宽。
1. 环境条件
温 度:5—40℃ 湿 度:80(25℃)
海拔高度: 1500m 电源频率:50HZ
2. 额定容量:80VA (O-2.4Ω)
3. 测量范围:5%-120%
4. 二次电流: 5A(有1A可选)
5. 功率因数:0.8,1
6. 准确度:±3±0.0025VA
7. 试验电压:2kV
