ZY87 精密电流互感器

阅读次数:5155

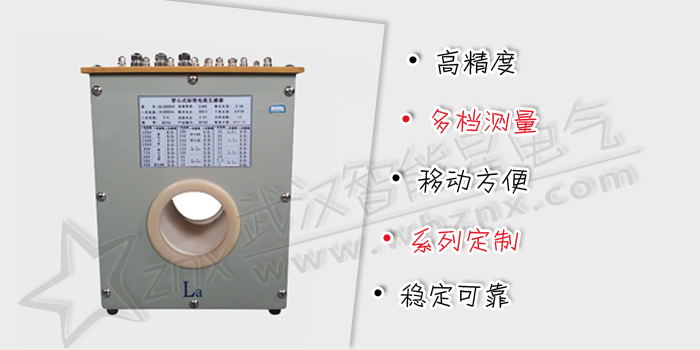

精密电流互感器
ZY87 -21S 5-1000A/5A;0.01S
-22S 5-1000A/5A;0.02S
-23S 5-1000A/5A;0.05S
-31S 5-2000A/5A;0.01S
-32S 5-2000A/5A;0.02S
-33S 5-2000A/5A;0.05S
-51S 5-3000A/5A;0.01S
-52S 5-3000A/5A;0.02S
-53S 5-3000A/5A;0.05S
-61S 5-5000A/5A;0.01S
-62S 5-5000A/5A;0.02S
-63S 5-5000A/5A;0.05S
-101S 5-10000A/5A;0.01S
-102S 5-10000A/5A;0.02S
-103S 5-10000A/5A;0.05S
-602C 5-5000A/5A,1A;0.002
-T602C 0.1-5000A/5A,1A;0.002(分3台,0.1-120A/5A;5-5000A/5A;5A/1A)
JJG 1021-2007 《电力互感器检定规程》
作为标准用来检定比其低两级或两级以下准确等级的电流互感器。
电流互感器是由一次绕组和二次绕组组成,其原理如图2所示。
接线时严格参照接线牌所给出的电流比进行接线。P与S分别是一次、二次绕组的极性端,当需要穿心时Pa为极性端。
1、温度:-5— +40℃
2、湿度:﹤80%
3、容量: 5VA、 COSφ=1
4、一次电流:5-2000A
5、二次电流:5A
6、精度等级:0.05
7、额定电压:500V
8、频率:50Hz
9、允许额定电流下长期工作,120A以上穿心
