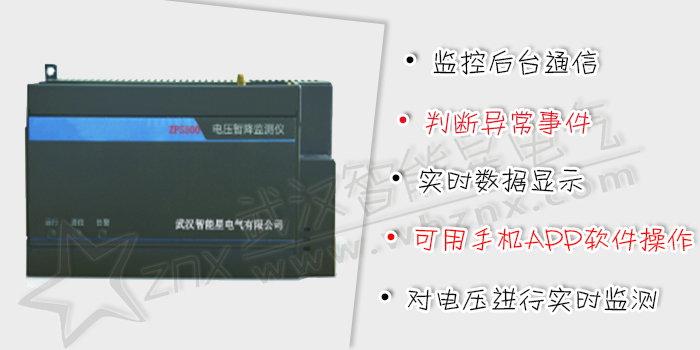

电压暂降监测仪对用电用户进行电压暂降的监测与记录，能够通过4G将监测到的数据传输到服务器，并由监控终端展示给用户。
而手机APP软件，则通过蓝牙与设备进行通信，对设备进行操作以及查看设备所监测到得电压、电流、暂态事件等数据，方便现场人员进行产品部署操作。
|
序号
|
功能模块
|
功能描述
|
|
1
|
数据采集
|
采集三相电压电流的实时波形数据
|
|
2
|
数据计算
|
对电压电流实时波形数据进行计算出电力数据，有效值、谐波、功率
|
|
3
|
事件判断
|
对电压进行实时监测并判断是否为异常事件，电压暂升、电压暂降、短时中断，并保存对应的波形文件
|
|
4
|
数据统计
|
每分钟统计电压、电流有效值，并保存成对应的统计文件
|
|
5
|
参数配置
|
对设备测量参数进行配置功能
|
|
6
|
手机APP通信
|
通过手机APP来查看设备的数据、事件以及操作参数
|
|
7
|
监控后台通信
|
远程将设备监测得到的暂态事件数据以及统计数据上传到后台中
|
|
产品参数
|
参数说明
|
|
尺寸
|
180×108×77（mm）
|
|
电源
|
57V / 220V / 380V AC/DC |
|
以太网
|
1路百兆以太网
|
|
4G
|
SIM卡座，支持4G通信
|
|
存储
|
8GB，TF卡
|
|
安装
|
导轨式
|
|
采样率
|
128点/周波，16位采样值
|
|
开入开出
|
支持1路220VDC开入/1路220VAC继电器开关
|
|
电压测量
|
3通道电压测量，可测量57~400V电压，精度0.5级
|
|
电流测量
|
3通道电流测量，可测量0~10A电流，精度0.5级
|
|
谐波测量
|
1~21次谐波电压/电流有效值、含有率数值测量
|
|
功率测量
|
支持有功功率、无功功率、视在功率、功率因数数据测量
|
|
暂态事件测量
|
支持电压暂升、电压暂降、短时中断事件测量，测量方法为半波有效值，测量精度≤10ms
|
|
文件保存
|
COMTRADE标准文件格式
|
|
参考标准
|
GB/T 19862-2016 |
