ZL5111 小型高压一体机

阅读次数：5132

ZL5111 小型高压一体机使用手册.pdf

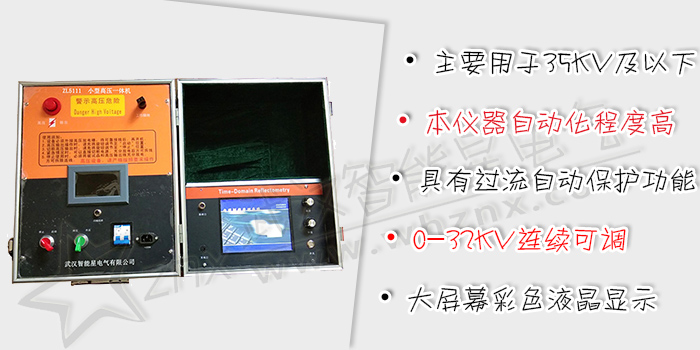

一体化高压信号发生器主要用于35KV及以下等级的电力电缆高阻和闪络性高阻故障的测试，配合自带电缆故障测试仪可方便的进行闪络测试。配合定点仪可准确的测定故障点位置。

本仪器自动化程度高，具有过流自动保护的功能，使用大屏幕彩色液晶，显示直观明了。设备功能齐全、使用安全、接线简单、操作简便。

1、高压设备参数

电压输出 0-32KV连续可调

内置电容 2μF/35KV

额定容量 3 KVA

最大冲击能量 1024J

工作模式高压直流

连续脉冲周期 3S-7S

显示器 4.3寸彩色液晶
输入电压 220V±10% 50Hz

2、主机设备参数

测试方法         低压脉冲、高压闪络、速度测量
冲击高压         低于35KV电力电缆。
数据采样速率     80MHz、40 MHz、20MHz、10 MHz。
测试距离         ＞30Km。
读数分辨率       1m。
系统测试精度     小于50cm。
测试脉宽       “0.05”、“0.1”、“0.2”、“0.5”、“1”、 “2”、“8”微秒。
显示器           8寸触摸彩色液晶
内置电源         充满电后仪器可连续工作3小时以上

3、整机参数

工作条件温度-10℃～+45℃，相对湿度 90%。

体积 500㎜×340㎜×340㎜

重量 20kg
