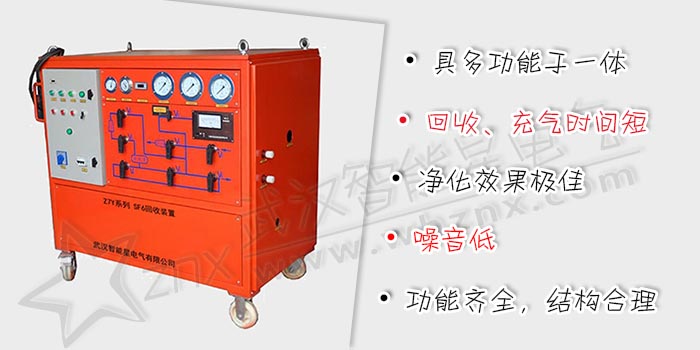

Z7Y系列 SF6回收装置

阅读次数:3907
SF6回收装置
DL/T662-1999 《六氟化硫充气及回收装置》

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。

  • 回收
  • 回收初压力≤0.8MPa

    回收终压力≤50KPa

    回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。

  • 充气
  • 对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。

  • 抽真空
  • 装置极限真空度小于等于10 Pa

    对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

  • 贮存
  • 贮存容器容积0.015m3

    名义液态贮存量20kg

    最高贮存压力3.8 MPa

  • 净化
  • 对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)

  • 年泄漏率≤1%名义储存量
  • 噪声≤75dB(A)声压级
  • 工作环境温度 -10°—40℃
  • 功率≤4.5KW
  • 电源:交流三相五线制 50HZ 380V±10%
  • 重量约400 kg
  • 外形尺寸(长×宽×高):1360×800×1300
