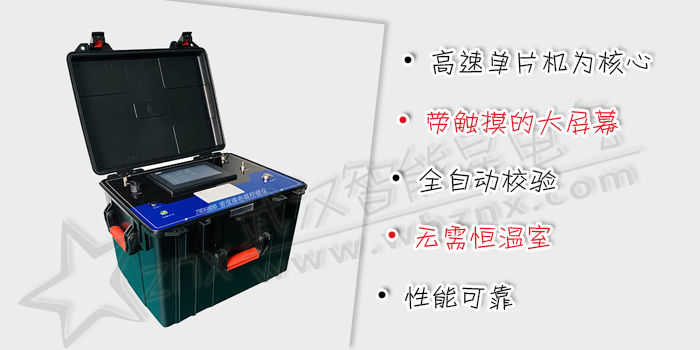

ZMD6000 密度继电器校验仪
阅读次数:3197
DL/T941-2005 《运行变压器用六氟化硫质量标准》
本产品是一种智能化的 SF6 气体密度继电器校验仪器,其内置储气罐及充气泵,校验时,无需再外接气瓶等气源设备。开机或校验过程中储气罐压力不足时,能够自动进行充气操作、并在充气压力满足设置值上限后继续校验过程。
该校验仪采用高精度压力传感器及高速率 A/D 转换器,结合 32 位高性能微处理器能对各种 SF6 气体密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对 20℃时的标准压力换算,并具有打印、存储和U盘转存功能,同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。
1) 密度继电器校验仪采用 32 位 ARM 单片机和 TI 公司的高速信号处理芯片进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。
2) 配置了7寸带触摸的大屏幕中文液晶屏人机接口,操作简单、界面美观,所有参数及状态一目了然。
3) 配置了电接点阻抗测量及切换差换算功能,一次测量可完成所有数值采集。
4) 自动完成压力测量和 20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了 SF6气体密度继电器现场校验难的问题。
5) 所有测试过程自动由仪器完成,不用人工干预,避免了繁琐的人工气路调节操作。
6) 汉字报表式打印测试结果,并对试验结果进行智能分析。
7) 能同时存储1000组试验结果,并具有掉电数据保护功能,可随时查询和打印以前的试验结果。
8) 校验过程中无需恒温室,可以在任意有效温度范围内对 SF6 气体密度继电器、压力表进行校验。
9) 配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。
10) 校验过程中不需要SF6气体,测试成本低,对环境无污染。
11) 具有在线修改系统时钟的功能。
12) 具有在线修改系统压力功能,可以现场修正。
13) 核心元器件采用进口元件,性能可靠。
14) 能同时测试2组报警信号、2组闭锁信号、1组超压信号。
15) 本产品为便携式工具,使用方便可靠,是 SF6 密度继电器校验的最佳选择。
工作电压:锂电池、或AC220V/50Hz。
仪器功率:5W(非充气状态);最大20W(充气状态)。
仪器精度:0.15 级。
压力显示分辨率:0.0001Mpa。
压力校验范围:0~1.0Mpa。
环境温度显示分辨率:0.1℃。
环境温度测量范围:-50℃~150℃。
工作湿度:90%RH。
校验对象:单报警/闭锁/超压、报警+闭锁+超压的任意组合。
显示方式:800×480 图形彩色液晶屏。
操作方式:电阻触摸屏。
打印机型:高速热敏微型打印机。
打印方式:汉字报表式打印。
存储容量:可同时存储 1000 次试验结果。
外形尺寸:主机: 460 mm×380 mm×320mm。
SF6 气体密度显示方式:被测环境下的压力、20℃时的等效压力。
仪器重量:15kg。
