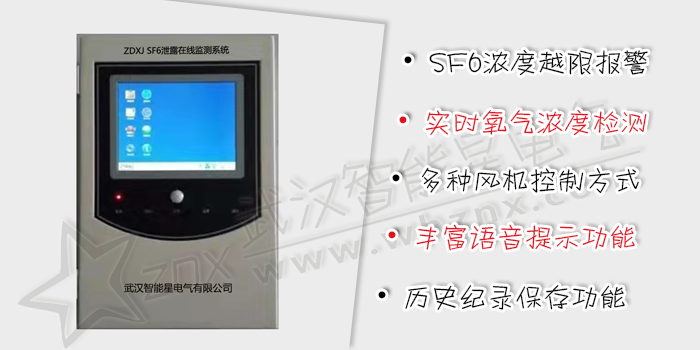

ZDXJ SF6泄露在线监测系统
阅读次数：7294
DL/T 941-2005 《运行中变压器用六氟化硫质量标准》
六氟化硫（SF6）气体由法国两位化学家Moissan和Lebeau于1900年合成，它以其优异的绝缘和灭弧性能，在电力系统中得到广泛应用。虽然在常态下，SF6气体是一种无色、无味、无毒的惰性气体，但在高压电弧的作用下，这种气体会发生分解，遇到水份后还会产生一些剧毒物质，如氟化亚硫酰（SOF2）、四氟化硫(SF4)、二氟化硫(SF2)等，类似这些剧毒物质即便是微量也能致人非命。
当前，SF6气体在中、高压设备中的大量使用，其安全性已受到人们的普遍关注。针对SF6密度为空气5倍，泄漏后易聚集低层空间，造成缺氧问题，严重时可使人窒息。根据SF6气体对人员的威胁等问题，有关部门已制订了一系列相应的行业安全规程，规程中明确规定了人员在进入SF6配电装置室时必须先通风15分钟，对空气中的SF6气体浓度及氧气含量进行监测，在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体报警仪。
SF6气体泄漏监控报警系统，正是按照这些行业安全法规而开发设计的一种智能化在线监测系统。
（1）宽范围内实时、定量检测SF6气体浓度:
0～5000ppm范围内精确测量空气中SF6气体含量，全量程定量显示。SF6体传感器采用敏感的SF6传感器作为核心元件，能准确地监测空气中的SF6含量，精确显示ppm值。
（2）SF6气体浓度越限报警
SF6气体含量超过允许阈值时，系统发出声光报警系统，自动启动风机。报警阈值可在50ppm～1000ppm内自行设定。
（3）实时氧气浓度检测
系统可以在0～25%范围内精确测量空气中氧气含量。
氧气含量低于允许阈值时，系统发出声光报警系统，自动启动风机。缺氧报警阈值可在15%～20%内自行设定。
（4）通用电力规约，与综自系统无缝集成
系统对外提供CDT、MODBUS、103等通用电力规约接口，可与国内多家综自厂家如南瑞、南自、许继、四方等系统无缝集成。
（5）多参数输出
通过电力规约，系统可将各采集器SF6、O2含量，温湿度数值，各节点通讯、工作、报警状态等多个参数实时传输至综自系统，真正实现无人值守功能。
（6）多状态输出
系统可同时提供报警信号、主机状态信号、采集器状态信号等多个开关量输出。除SF6泄露报警、缺氧报警外，系统还能实时检测自身状态，如发生通讯或采集异常、系统停电停止运行时，也可以分别输出开关量信号。
（7）多种风机控制方式
风机可定时自启动、告警启动、强制启动等多种启动方式，更有效地保证人身安全。
（8）丰富语音提示功能
系统主机具有人体感应功能，当有工作人员接近开关室时，系统会根据当前状态启动语音提示，告知工作人员当前室内是否存有SF6或氧气报警，报警具体的方位，是否存在设备状态异常，设备异常方位，是否需要通风后进入等多种信息。
（9）历史纪录保存功能
系统具有风机启动、停止记录和报警记录，历史数据可记录保存。
（10）数据存储
系统具有强大的数据实时在线采集、处理、分析和诊断等综合功能，数据存储空间可保存数据记录。同时系统还具有参数设定、密码修改功能。
（1）设备寿命：10年以上
（2）工作环境
温度范围：－40℃～＋60 ℃
湿度范围：≤99%RH
地震等级：7度
大气压力：86kPa～106kPa
（3）SF6测量指标
测量范围：0～5000ppm
报警点：可在50ppm～1000ppm内设置，默认1000ppm
SF6测量精度：≤ 10% FS
引用误差：±2%FS
（4）氧气测量指标
检测浓度：0～25%
氧气浓度报警点：15%～20%内设置，默认18%
氧气测量精度：≤±1% FS
重复性：≤0.5 % FS
