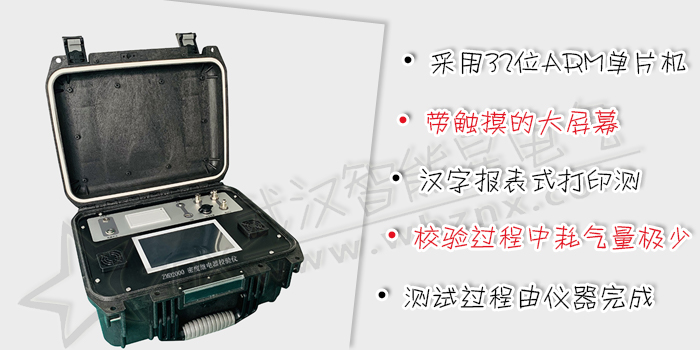

ZMD2000 密度继电器校验仪
阅读次数：8885
DL/T941－2005 《运行变压器用六氟化硫质量标准》
本产品是一种智能化的 SF6 气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率 A/D 转换器，结合 32 位高性能微处理器能对各种 SF6 气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对 20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。
1) 密度继电器校验仪采用 32 位 ARM 单片机和 TI 公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
2) 配置了带触摸的大屏幕中文液晶屏人机接口，操作简单、界面美观，所有参数及状态一目了然。
3) 自动完成压力测量和 20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了 SF6气体密度继电器现场校验难的问题。
4) 所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。
5) 汉字报表式打印测试结果，并对试验结果进行智能分析。
6) 能同时存储150组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。
7) 校验过程中无需恒温室，可以在任意有效温度范围内对 SF6 气体密度继电器、压力表进行校验。
8) 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9) 校验过程中耗气量极少，不浪费 SF6 气体，测试成本低，对环境无污染。
10) 具有在线修改系统时钟的功能。
11) 具有在线修改系统压力功能，可以现场修正。
12) 核心元器件采用进口元件，性能可靠。
13) 能同时测试2组报警信号、2组闭锁信号、1组超压信号。
14) 本产品为便携式工具，使用方便可靠，是 SF6 密度继电器校验的最佳选择。
- 工作电压：锂电池、或AC220V/50Hz。
- 仪器功率：4W。
- 仪器精度：0.15 级。
- 压力显示分辨率：0.0001Mpa。
- 压力校验范围：0～1.0Mpa。
- 环境温度显示分辨率：0.1℃。
- 环境温度测量范围：-50℃～150℃，分辨率0.1℃。
- 工作湿度：90%RH。
- 校验对象：单报警/闭锁/超压、报警+闭锁+超压的任意组合。
- 压力类型：绝对压力、相对压力
- 显示方式：800×600 图形彩色液晶屏。
- 操作方式：电阻触摸屏。
- 打印机型：高速热敏微型打印机。
- 打印方式：汉字报表式打印。
- 存储容量：可同时存储 150 次试验结果。
- 外形尺寸：主机： 365 mm×300 mm×220mm。
- 附件箱：400 mm×370 mm×200mm。
- SF6 气体密度显示方式：被测环境下的压力、20℃时的等效压力。
- 仪器重量：3kg。
