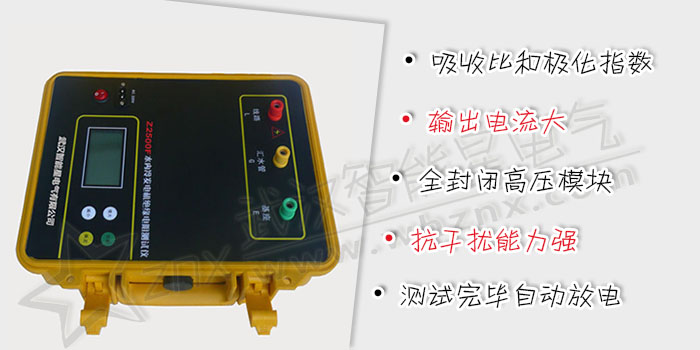

Z2500F 水内冷发电机绝缘电阻测试仪

阅读次数：3136

DL/T 474-2006 《现场绝缘试验实施导则》

Z2500F 水内冷发电机绝缘电阻测试仪使用手册.pdf

水内冷发电机、水内冷发电机绝缘、绝缘电阻测试仪

水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验，同时也可用于试验室或现场做其它材料的绝缘测试。

仪器输出电流大于20mA，输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。

测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。

有多种电压输出选择，测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。
两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。
机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。
采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。
仪表产生高压时，有提示音输出。
内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
交直流两用，配置可充电池和交流适配器。
仪表采用便携式设计，便于野外操作。
高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

型号		Z2010
输出电压		500V DC	1000V DC	2500V DC	5000V DC
精度	温度	23℃±5℃
	绝缘电阻	1MΩ～20GΩ ±5％	2MΩ～40GΩ ±5％	5MΩ～100GΩ ±5％	10MΩ～200GΩ ±5％
	输出电压	4MΩ～20GΩ 0～+10％	8MΩ～40GΩ 0～+10％	20MΩ～100GΩ 0～+10％	40MΩ～200GΩ 0～+10％
高压短路电流		≥3mA
工作电源		8节AA型充电电池，外置充电适配器
工作温度及湿度		-10℃～40℃，最大相对湿度85％
保存温度及湿度		-20℃～60℃，最大相对湿度90％
绝缘性能		电路与外壳间电压为1000V DC时，最大2000MΩ
耐压性能		电路与外壳间电压为2500V AC时，承受1分钟
尺寸		230mm×190mm×90mm (L×W×H)
重量		2KG
