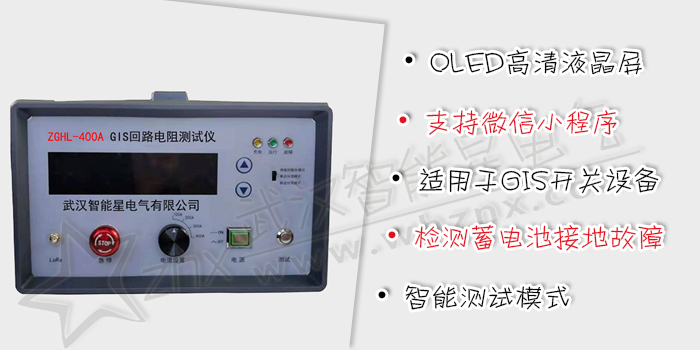

ZGHL-400A GIS回路电阻测试仪

阅读次数:7974
GIS回路电阻测试仪
DL/T 845.4-2004 《电阻测量装置通技术条件 第4部分:回路电阻测试仪》

ZGHL-400A GIS回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式,其中智能测试模式又分为单边分流模式和双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。智能测试模式在传统回阻仪模式的基础上,通过增加一路或两路电流传感器可以准确获得被测回路的实际电流,再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻,不需要拆解接地排亦可以准确测出回路电阻,测试过程简单高效。

1)   集成“传统回阻仪模式”、“单边分流模式”和“双边分流模式”,满足不同应用需求;

2)   “智能测试模式”无需拆解接地排,省时省力,大大缩减现场工作量,同时消除了“假接地”问题带来的人身和设备安全隐患;

3)   “智能测试模式”在不拆解接地排的条件下依然可以精确测量开关回路电阻;

4)   主机电源采用恒流限压模式,输出电流可以分档调节,最大输出电流可达400A,最高电压可达12V,确保地网分流后流过被测设备电流达到测试标准要求;

5)   无线电流钳采用钳式开口设计,适用于狭窄空间,同时采用无线方式进行数据传输,减少现场接线,高效安全;

6)   采用自发光OLED高清液晶屏,无视觉死角和背光问题,满足户外强光应用场合;

7)   支持微信小程序和语音播报功能;

适用于GIS和敞开式开关设备。

测试性能指标
测量范围
0~10mΩ
测量精度
传统回阻仪模式:±(示值×0.5% +0.1μΩ)
单边或双边分流模式:±(示值×1% +0.5μΩ)
分辨率
0.1μΩ
测试时间
不超过10秒
测量次数
≥200次(5V/100A放电功率,满电量起),支持边充电边测试
存储深度
999次历史数据
主机参数
额定功率
4.8kW(Pmax)
输出电压
12V(Udcmax)
输出电流
DC 100A/200A/300A/400A 可调
供电方式
内置锂电池供电,支持快充模式
人机交互
自发光OLED液晶屏,支持数据语音播报功能
数据处理
支持BLE4.0协议蓝牙传输,适配微信小程序
通讯方式
与无线电流钳通过LoRa连接
保护功能
过流/过压/过热/电池过充/电池过放保护
外形尺寸
258mm(宽)×165mm(高)×380mm(深)
重量
9kg
充电器参数
输入电压
AC220V
充电模式
三段式充电法,恒流-恒压-浮充
输出电流
10A
输出电压
12.6V
LED标识
红灯正在充电,绿灯充电完成
保护功能
短路/过流/过压/过热/反接保护
外形尺寸
170mm×90mm×50mm
重量
0.95kg
无线电流钳参数
测量方式
钳形霍尔,非接触测量
测量范围
DC 0~400A
测量精度
±(示值×1% +0.1A)
分辨率
DC 0.1A
显示方式
液晶,尺寸为32mm×15mm
LED标识
电源、充电、充满、低电量
供电方式
内置锂电池供电
电源适配器
5V/1A
充电器接口
Type C
钳口尺寸
Φ68mm
外形尺寸
215mm×65mm×34mm
重量
0.5kg
附件
功率线
红黑共两根,导线截面积25mm2,长度15m
测试线
红黑共两根,导线截面积2mm2,长度15m
接地线
专用接地导线,长度5m
天线
专用无线天线1根
USB充电器
5V/1A
USB充电线
长度1m
机箱尺寸参数
主机机箱
460mm(长)×360mm(宽)×190mm(高)
线箱
460mm(长)×360mm(宽)×190mm(高)
表
