ZM-5 智能数显绝缘电阻测试仪

阅读次数：5416

DL/T 845.4-2004 《电阻测量装置通技术条件第4部分:回路电阻测试仪》

ZM-5 智能数显绝缘电阻测试仪使用手册.pdf

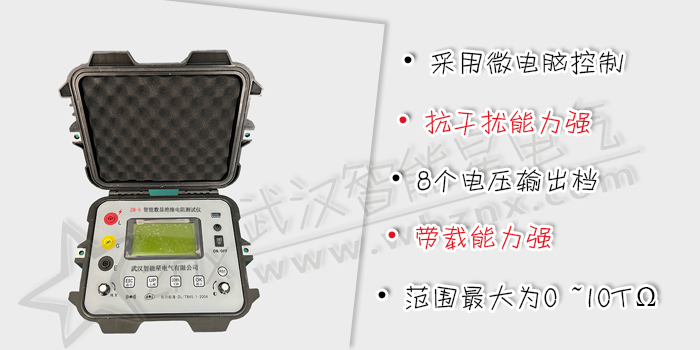

我公司生产的智能数显绝缘电阻测试仪采用采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

1）采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。

2）抗干扰能力强，适合在强电磁干扰环境中测量。

3）有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV共7个电压输出档。

4）各档高电压同时可以从零开始连续调节

5）自动测量R15、R60、R600，自动计算吸收比、极化指数。

6）带载能力强，短路电流约5mA。

7）测量范围最大为0 ~10TΩ，自动切换量程。

8）模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。

9）随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。

10）测量完毕自动泄放高压，高压泄放时间不超过30秒。

11）自动测量环境温度、空气湿度及每次测试的日期与时间。

12）能保存60组测量结果，且数据20年可不丢失。

13）自带RS232串行接口，能与计算机数据通信。

14）5分钟无操作，系统自动蜂鸣提示关机。

15）具有全面完善的保护功能，工作可靠性高。

额定测试电压	50V ~ 5.0KV
测量上限值	100GΩ ~ 10TΩ
测量下限值	0.1MΩ
输出电压误差	±5%
短路电流	约5mA
准确度等级	5.0级
下半量程范围基本误差	±(5%·Rx + 1d )
上半量程范围基本误差	±(10%·Rx + 2d )
高压显示误差	±(5%·Ux + 1d )
温度测量误差	±0.5℃
空气湿度测量误差	±2%RH
供电电源	12V 锂电
电池一次充电使用时间	30天每天10次DAR和5次PI测试
绝缘电阻	> 500 MΩ（测试线与机壳间）
耐压	AC10.0kV 50Hz 1min （测试线与机壳间）
工作温度与湿度	0℃ ~ + 40℃ < 85%RH
贮存温度与湿度	- 20℃ ~ + 50℃ < 90%RH
外形尺寸	270（L）×240（W）×165（H）（mm）
重量	≈ 4.5kg
