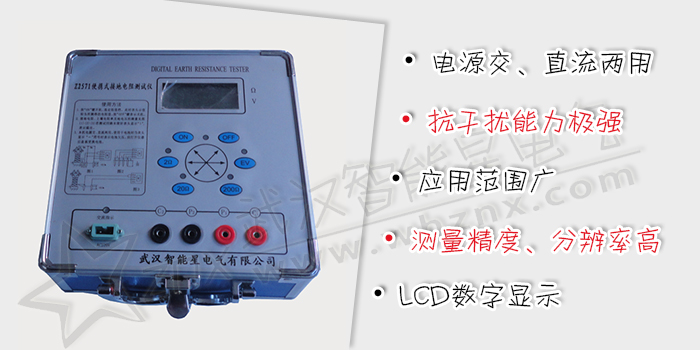

Z2571 数字接地电阻测试仪

阅读次数:7989
数字接地电阻测试仪
DL/T845.4-2004 《电阻测量装置通用技术条件》

本仪表使用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值,本表还可以测量土壤电阻率及地电压。
工作原理:由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。借助倍率开关可得到三个不同的量限:0—2Ω、0—20Ω、0—200Ω。


  • 应用了DC/AC变换技术,集三端钮、四端钮测量方式为一体,使用电源可以交、直流两用。
  • 采用锁相环同步跟踪检波方式及开关电容滤波器,使抗干扰能力极强。
  • 摒弃了传统的人工手摇发电方式,不须人力做工。
  • 不需人工调节平衡,一目了然的面板触摸键操作,LCD数字显示使得测量十分方便和迅速,消除了指针式仪表的视觉误差。
  • 允许的辅助接地电阻阻值很大,更好的保证了测量精度,分辨率高。
  • 除测试接地电阻外,还可测试低压导体电阻值,土壤电阻率以及交流地电压。
测量范围
恒流值
测量精度及误差
分辨率
辅助接地电阻
0~1.999Ω
2~19.99Ω
20~199.9Ω
AC:0~19.99V
10mA(2Ω档)
10mA(20Ω档)
1mA(200Ω档)
<±(10%+1d)
0~0.2Ω<±(3%+1d)
0.2~199.9Ω
<±(1.5%+1d)
1~20V≤±(3%+1d)
0.001Ω
0.01Ω
0.1Ω
0.01V
Rc:2Ω
20Ω档<1KΩ
200Ω档<10KΩ
Rp: <50 KΩ
误差: <±5%
5V
工频
有效值
5%
功耗
湿
85%RH
电源
重量:1.8Kg
最大≤2W
0℃~40℃
直流
7.2~9V
或交流220V
体积:200×200×110
(mm3)
