ZTCR2000 钳形接地电阻测试仪

阅读次数:6319
钳形接地电阻测试仪
DL/T845.4-2004 《电阻测量装置通用技术条件》
接地电阻测试仪、钳形表钳形电流表钳式接地电阻

ZTCR2000钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求,通过不断创新完善,对老款产品的彻底升级。其性能主要体现在:

突破开机长时间自检等待,开机立即进入测试。

突破继电器自检方式,采用最先进的算法及数字集成处理技术。

突破老款产品笨重的问题,更加符合手持仪表的特性。

全新外观设计,面板6键操作,性能直通。

增加了声光报警功能,增加了干扰信号识别指示功能,

测量范围增加到0.01Ω-1200Ω。

存储数据99组,功耗更低,最大启动、工作电流小于50mA。

ZTCR2000钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速。能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为ZTCR钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

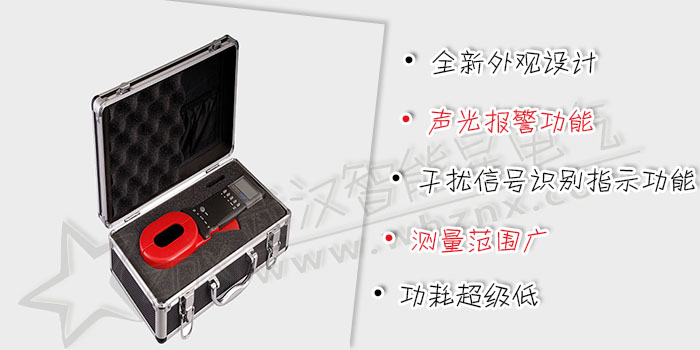

ZTCR2000钳形接地电阻仪有长钳口及圆钳口之分,见图。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。

ZTCR2000钳表已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号:CE13.2263。它可应用于相应的易燃易爆环境中。



   量限及准确度
测量模式
测量范围
分辨力
准确度
电阻
0.010Ω-0.099Ω
0.001Ω
±(1%+0.01Ω)
0.10Ω-0.99Ω
0.01Ω
±(1%+0.01Ω)
1.0Ω-49.9Ω
0.1Ω
±(1%+0.1Ω)
50.0Ω-99.5Ω
0.5Ω
±(1.5%+0.5Ω)
100Ω-199Ω
±(2%+1Ω)
200Ω-395Ω
±(5%+5Ω)
400-590Ω
10Ω
±(10%+10Ω)
600Ω-880Ω
20Ω
±(20%+20Ω)
900Ω-1200Ω
30Ω
±(25%+30Ω)
*电流
0.00mA -9.95mA
0.05mA
±(2.5%+1mA)
10.0mA -99.0mA
0.1mA
±(2.5%+5mA)
100mA -300mA
1mA
±(2.5%+10mA)
0.30A-2.99A
0.01A
±(2.5%+0.1A)
3.0A-9.9A
0.1A
±(2.5%+0.3A)
10.0A-20.0A
0.1 A
±(2.5%+0.5A)
 技术规格
电阻量程
0.01Ω-1200Ω
*电流量程
0.00mA-20.0A
电阻分辨率
0.001Ω
*电流分辨率
0.05mA
数据存储
99组
声光报警
“嘟--嘟--嘟--”报警声,按AL键开、关
报警临界值设定范围
电阻:1-199Ω; *电流:1-499mA

6VDC(4节5号碱性干电池)
工作温湿度
-20℃-55℃;10%RH-90%RH
液晶显示器
4位LCD数字显示,长宽47mm×28.5mm
钳口尺寸
长钳口65mm×32mm;圆钳口Φ32mm
钳口张开尺寸
长钳口35mm;圆钳口32mm
钳表质量
长钳口1160g;圆钳口1120g(含电池)
钳表尺寸
长钳口:长宽厚285mm×85mm×56mm
圆钳口:长宽厚260mm×90mm×66mm
防爆标志
Exia Ⅱ BT3 Ga
保护等级
双重绝缘
结构特点
钳形CT
换 档
全自动换档
外部磁场、电场
40A/m;<1V/m
单次测量时间
0.5秒
电阻测量频率
1KHz
*被测电流频率
50/60Hz自动
注:“*”仅限于C型。
