YDQ系列 充气式试验变压器

阅读次数:8511
充气式试验变压器
充气式试验变压器
充气式试验变压器
充气式试验变压器
充气式试验变压器
YDQ - [容量(kVA)]/[输出电压( kV)] 充气式试验变压器
常规型号
1.5/50
3/50
5/50
10/50
20/50
30/50
50/50
5/100
10/100
20/100
30/100
50/100
20/150
30/150
50/150
100/150
50/200
100/200
150/200
200/200
300/200



说明:以上是常规型号,也可以按照客户特定参数定制。
JB/T 9641-1999 《试验变压器》
YDQ交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变充气试验变充气式轻型高压试验变

YDQ系列六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准,在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能,其耐压强度为同一压力下氮气的2.5倍,击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等,在0.45MPa压力下是油的击穿电压的2倍,是一种优于油的新一代超高压绝缘介质材料。该产品技术要求完全符合《ZBK-41006-89》标准,它是油浸式轻型试验变压器的换代产品。

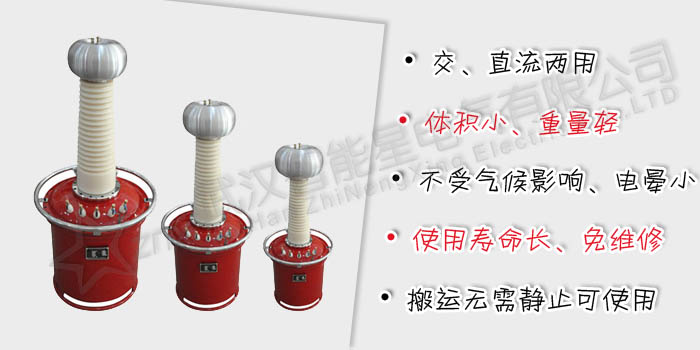

  • 该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用,使用寿命长、免维修等特点。
  • 适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
  • 采用单框芯式铁芯结构,初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳为圆柱灌式容器结构,能耐受0.8MPa以上压力。
1. YDQ(JZ)系列轻型交直流试验变压器(见表1)
2. YDQ系列轻型交流试验变压器(见表2)
1 YDQ(JZ)系列轻型交直流试验变压器
型 号
容量
(kVA)
高压电压(kV)
高压电流(mA)
低压输入
变比
温升℃
(30分钟)
AC
DC
AC
DC
电压(V)
电流(A)
高/仪
YDQ(J Z)-1.5/50
1.5
50
70
30
15
200
7.5
500
10
YDQ(J Z)-3/50
3
50
70
60
15
200
15
500
10
Y YDQ(J Z)-5/50
5
50
70
100
15
200
25
500
10
YDQ(J Z)-10/50
10
50
70
200
50
200
50
500
10
YDQ(J Z)-20/50
20
50
70
400
100
400
53
500
10
YDQ(J Z)-30/50
30
50
70
600
100
400
79
500
10
YDQ(J Z)-40/50
40
50
70
800
105
400
105
500
10
YDQ(J Z)-50/50
50
50
70
1000
100
400
132
500
10
YDQ(J Z)-10/100
10
100
140
100
50
200
50
1000
10
YDQ(J Z)-20/100
20
100
140
200
100
400
53
1000
10
YDQ(J Z)-30/100
30
100
140
300
100
400
79
1000
10
YDQ(J Z)-40/100
40
100
140
400
100
400
105
1000
10
YDQ(J Z)-50/100
50
100
140
500
100
400
132
1000
10
YDQ(J Z)-20/150
20
150
210
133
100
400
53
1500
10
YDQ(J Z)-30/150
30
150
210
200
100
400
79
1500
10
YDQ(J Z)-40/150
40
150
210
267
100
400
105
1500
10
YDQ(J Z)-50/150
50
150
210
333
100
400
132
1500
10
YDQ(J Z)-100/150
100
150
210
667
150
400
263
1500
10

2 YDQ系列轻型交流试验变压器

容量
(kVA)
高压电压
(kV)
高压电流
(mA))
低压输入
变比
(高/仪)
温升℃
(30分钟)
电压(V)
电流(A)
 YDQ-1.5/50
1.5
50
30
200
7.5
500
10
YDQ-3/50
3
50
60
200
15
500
10
YDQ-5/50
5
50
100
200
25
500
10
YDQ-10/50
10
50
200
200
50
500
10
YDQ-20/50
20
50
400
400
53
500
10
YDQ-30/50
30
50
600
400
79
500
10
YDQ-50/50
50
50
1000
400
12
500
10
YDQ-5/100
5
100
50
200
25
1000
10
YDQ-10/100
10
100
100
200
50
1000
10
YDQ-20/100
20
100
200
400
53
1000
10
YDQ-30/100
30
100
300
400
79
1000
10
YDQ-50/100
50
100
500
400
132
1000
10
YDQ-20/150
20
150
133
400
53
1500
10
YDQ-30/150
30
150
200
400
80
1500
10
YDQ-50/150
50
150
333
400
132
1500
10
YDQ-100/150
100
150
667
400
263
1500
10
YDQ- 50/200
50
200
250
400
132
2000
10
YDQ-100/200
100
200
500
400
263
2000
10
YDQ-150/200
150
200
750
400
395
2000
10
YDQ-200/200
200
200
1000
400
526
2000
10
YDQ-300/200
300
200
1500
400
790
2000
10
YDQ-50/300
50
300
170
400
132
3000
10
YDQ-100/300
100
300
333
400
263
3000
10
YDQ-150/300
150
300
500
400
395
3000
10
YDQ-200/300
200
300
667
400
526
3000
10
YDQ- 300/300
300
300
3000
400
790
3000
10
注:以上提供的目录,为本公司的通用参数的试验变压器,如有特殊参数规格, 也可根据用户提供的参数和要求设计生产,以满足客户的需要。
