ZYD系列 智能耐压试验装置

阅读次数：8788
智能耐压试验装置
智能耐压试验装置
智能耐压试验装置
ZYD - [容量（kVA）]  /[电压（kV）]  智能耐压试验装置
标
准
配
置
分体式
操作部分：
箱式(不大于5kVA) / 台式
容量：    kVA（小于200kVA）
输入：AC220V / AC380V
试验变压器：
交流 / 交直流
油变 / 干变 / 气变
容量：    kVA（小于200kVA）
输出：AC    kV(小于300kVA)
一体式
箱式（不大于20kV） / 台式(不大于30kV)
容量：     kVA(小于300kVA)
输入：AC220V / AC380V 输出：AC    kV(不大于30kV)
客
户
选
配
标准高压分压器
保护球隙
直流微安表
放电棒
保护水阻
高压滤波电容
其它：
DL/T 848.2-2004 《高压试验装置通用技术条件第2部分:工频高压试验装置》
ZYD系列 智能耐压试验装置 使用手册.pdf
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变、工频耐压试验装置、工频耐压仪、交直流耐压装置、全自动工频耐压测试仪、全自动工频耐压装置、智能耐压试验装置

ZYD系列智能耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

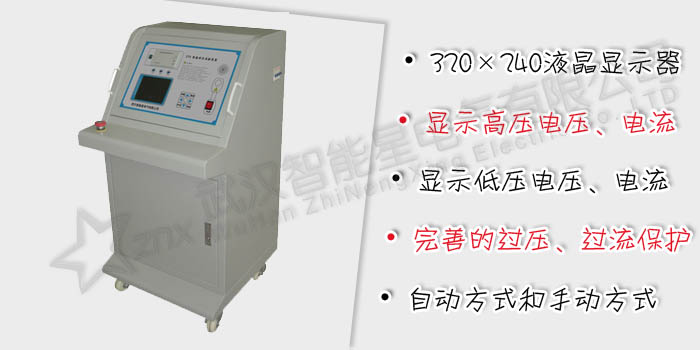

  • 320×240液晶显示器、高速热敏打印机。
  •  高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
  •  人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
  •  实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
  •  完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
  •  具有回零检测功能，回零确定后才可进行试验，安全可靠。
  •  具有绝缘电阻测试功能，直接反映被试品绝缘强度。
  •  逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
  •  超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
  •  精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
  •  自动错误诊断，易于发现和解决问题。
  •  可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
1、使用条件：
（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
（2）环境温度    -20～+50℃
（3）环境湿度    ≤85% RH（无凝结水）
2、控制箱（台）参数：（常规参数见下表）
（1）计时范围：0-999S
（2）电压精度 ≤1.5% ±1个字(F.S)
（3）电流精度 ≤1.5% ±1个字(F.S)
规格
容量
输入电源
输 出电压
重量（kg）
相数
（V）
（A）
（V）
（A）
2/220
2
1
220
10
0-250
8
14
3/220
3
1
220
15
0-250
12
16
5/220
5
1
220
25
0-250
20
18
10/220
10
1
220
50
0-250
40
80
15/380
15
2
380
37.5
0-430
34.8
90
20/380
20
2
380
50
0-430
46.5
100
25/380
25
2
380
62.5
0-430
58.1
120
30/380
30
2
380
75
0-430
69.7
140
50/380
50
2
380
125
0-430
116.2
160
100/380
100
2
380
250
0-430
232.5
250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
3、试验变压器参数：（常规参数见下表）

规格

容量
kVA
低压侧
高压侧
高压侧（交直流变压器）
测量变比
60分钟温升℃
阻抗电压％
空载电流
％

质量
kg
电压
V
电流
A
交流输出
直流输出
电压kV
电流
电压kV
电流
1.5/50
1.5
200
7.5
50
30
70
21.4
500
50
10
<4
19.5
3/50
3
200
15
50
60
70
42.9
500
50
10
<4
27
5/50
5
200
25
50
100
70
71.4
500
50
10
<4
52
10/50
10
200
50
50
200
70
142.9
500
50
10
<4
80
15/50
15
400
37.5
50
300
70
214.3
500
50
8
<4
120
20/50
20
400
50
50
400
70
285.7
500
50
8
<4
140
30/50
30
400
75
50
600
70
428.6
500
50
8
<4
155
50/50
50
400
125
50
1000
70
714.3
500
50
8
<4
184
10/100
10
200
50
100
100
140
71.4
1000
50
10
<4
135
15/100
15
400
37.5
100
150
140
107.1
1000
50
8
<4
150
20/100
20
400
50
100
200
140
142.9
1000
50
8
<4
215
30/100
30
400
75
100
300
140
214.3
1000
50
8
<4
250
50/100
50
400
125
100
500
140
357.1
1000
50
8
<4
290
10/150
10
200
50
100
66.7
140
47.6
1500
50
10
<4
180
15/150
15
400
37.5
150
100
210
71.4
1500
50
8
<4
200
20/150
30
400
50
150
133.3
210
95.2
1500
50
8
<4
220
30/150
30
400
75
150
200
210
142.9
1500
50
8
<4
280
50/150
50
400
125
150
333.3
210
238.1
1500
50
8
<4
340
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
