GTB系列 干式试验变压器

阅读次数:6511
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
GTB - [容量(kVA)]/[输出电压( kV)] 干式试验变压器
常规型号
1.5/50
3/50
5/50
10/50
15/50
20/50
25/50
30/50
5/100
10/100
15/100
20/100
25/100
15/120
20/120
25/120
30/120


说明:以上是常规型号,也可以按照客户特定参数定制。
GB 1094.11-2007 《电力变压器 第11部分:干式变压器》
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机高压耐压仪干式试验变压器

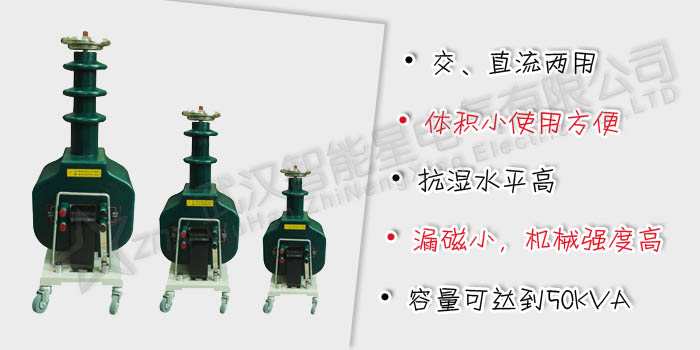

GTB系列干式试验变压器利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强。

  • 方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。
  • 本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
  • 特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
  • 阻抗电压:               ≤12 %
  • 输出电压波形:           正弦波
  • 表面温升:               <55 ℃
  • 空载损耗:               <0.4 %
  • 允许连续运行时间:       1小时
  • 间续运行时间:           长时
规 格 型 号
容 量
输入电压
输出高压
输出电流
输出直流高压
重 量
( kVA )
( V )
( kV )
( mA )
( kV )
( kg )
GTB-1.5/50
1.5
200
400
50
30
70
15
GTB-3/50
3
60
20
GTB-5/50
5
100
30
GTB-10/50
10
200
40
GTB-15/50
15
300
50
GTB-20/50
20
400
55
GTB-25/50
25
500
60
GTB-30/50
30
600
65
GTB-5/100
5
200
400
100
50
140
60
GTB-10/100
10
100
65
GTB-15/100
15
150
70
GTB-20/100
20
200
75
GTB-25/100
25
250
80
GTB-15/120
15
120
125

85
GTB-20/120
20
160

90
GTB-25/120
25
200

95
GTB-30/120
30
250

100
串级变6/100
3kVA/50kV串6kVA/50kV
串级变6/150
3kVA/75kV串6kVA/75kV
注:以上提供的目录,为本公司的通用型干式试验变压器,如有特殊规格, 也可根据用户提供的参数和要求设计生产,以满足用户的需要。
