ZTF系列 变电站串联谐振耐压装置

阅读次数:4688
变电站串联谐振耐压装置
变电站串联谐振耐压装置
变电站串联谐振耐压装置
变电站串联谐振耐压装置
变电站串联谐振耐压装置
变电站串联谐振耐压装置
变压站耐压
常规型号
ZTF-108/108
ZTF-216/216
ZTF-270/270
ZTF-400/400
ZTF-500/500





电缆耐压
常规型号
ZTF-44/22
ZTF-88/22
ZTF-132/22
ZTF-176/22
ZTF-264/22
ZTF-640/32
ZTF-1280/32
ZTF-330/22


串联谐振耐压装置根据客户需求制定具体参数
DL/T849.6-2004 《高压谐振试验装置》
交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振串联谐振变压器串联谐振试验设备

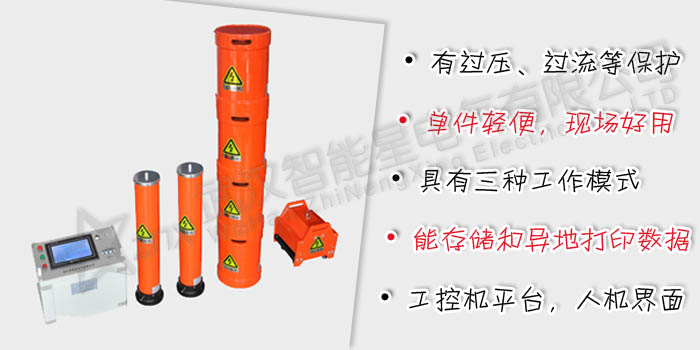

变电站串联谐振耐压装置主要针10kV、35kV、110kV电缆,以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。

变电站串联谐振耐压装置在电力系统中应用的优点:

  • 所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
  • 设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
  • 改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
  • 防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
  • 不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
  • 装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
  • 整个装置单件重量很轻,最大不超过40kg,便于现场使用。
  • 装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
  • 能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
  • 装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
  • 采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。
型号
输入
电压
(V)
输出
电压
(kV)
容量
(kVA)
适用范围
主要配置
ZTF-108/108
380
0—108
108
31500KVA及以下35KV电力变
35KVA断路器及闭母线、绝缘子
10KV(300 m㎡)电缆2000m
35kv(300 m㎡)电缆500m
5KW变频源1台电、
抗器4台27KV/1A5KVA励磁变、
1台分压器100kV
ZTF-216/216
380
0—216
216
110KVA断路器及母线
110KVA GIS≤10隔断
35kv(300 m㎡)电缆1500m
10KV(300 m㎡)电缆3km
110kv全绝缘主变压器
10KW变频源1台、
10KVA励磁变1台、
电抗器4台54KV/1A、
分压器200kV
ZTF-270/270
380
0—270
270
110kV GIS开关和电力变
10KV(300 m㎡)电缆5km
35kV(300 m㎡)电缆2km
15KW变频源1台、
15KVA励磁变、
1台电抗器5台54KV/1A、
分压器300kV
ZTF-400/400
380
0—400
400
220kV GIS开关和电力变
10KV(300 m㎡)电缆4km
35kV(300 m㎡)电缆1km
20KW变频源1台、
20KVA励磁变1台、
电抗器4台100KV/1A、
分压器400kV
ZTF-500/500
380
0—500
500
220KVA及以下电压互感器
电流互感器
220KVA及以下穿墙套管
220KVA及以下支柱绝缘子
隔离开关
220KV及以下断路器
220KV及其以下绝缘工器具
20KW变频源1台、
20KVA励磁变1台、
电抗器4台125KV/1A、
分压器500kV
