ZTF-[(kVA)/(kV)] 电缆串联谐振耐压装置
|
|||||
变压站耐压
常规型号
|
ZTF-108/108
|
ZTF-216/216
|
ZTF-270/270
|
ZTF-400/400
|
ZTF-500/500
|
|
|
|
|
|
|
电缆耐压
常规型号
|
ZTF-44/22
|
ZTF-88/22
|
ZTF-132/22
|
ZTF-176/22
|
ZTF-264/22
|
ZTF-640/32
|
ZTF-1280/32
|
ZTF-330/22
|
|
|
|
串联谐振耐压装置根据客户需求制定具体参数
|

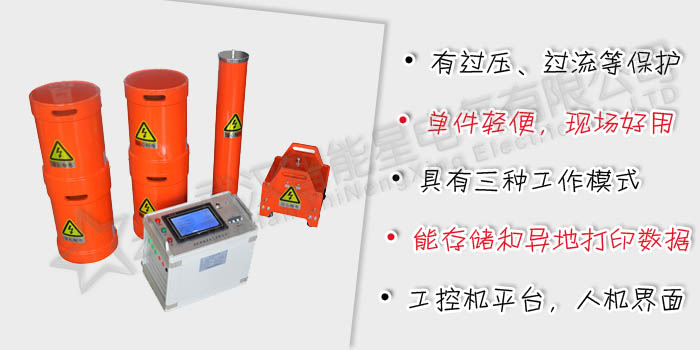

电缆串联谐振耐压装置主要针10kV、35kV、110kV电缆,以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。
电缆串联谐振耐压装置在电力系统中应用的优点:
型号
|
主参数
|
适用范围
|
主要配置
|
||
输入电压
(V)
|
输出电压
(kV)
|
容量
(kVA)
|
|||
ZTF-44/22
|
380
|
0—22
|
44
|
10KV电缆≤1kM(300m㎡)
|
2.5kW变频源1台、
2.5kVA励磁变1台、
电抗器2台22KV/1A、
|
ZTF-88/22
|
380
|
0—22
|
88
|
10KV电缆≤2kM(300m㎡)
|
4KW变频源1台、
4KVA励磁变1台、
电抗器2台22KV/2A、
分压器25kV、
|
ZTF-132/22
|
380
|
0—60
|
132
|
10KV(300 m㎡)电缆3km、
35kV(300 m㎡)电缆1km
|
6KW变频源1台、
6KVA励磁变1台、
电抗器3台22KV/2A、
分压器60kV、
|
ZTF-176/22
|
380
|
0—60
|
176
|
10KV(300 m㎡)电缆4km、
35kV(300 m㎡)电缆1km
|
7.5kW变频源1台、
7.5kVA励磁变1台、
电抗器4台22KV/2A、
分压器60kV、
|
ZTF-264/22
|
380
|
0—60
|
264
|
10KV(300 m㎡)电缆6km、
35kV(300 m㎡)电缆2km
|
10kW变频源1台、
10kVA励磁变1台、
电抗器6台22KV/2A、
分压器60kV、
|
ZTF-330/22
|
380
|
0—60
|
330
|
10KV(300 m㎡)电缆8km、
35kV(300 m㎡)电缆2.5km、
10-35KV开关,变压器
|
15kW变频源1台、
15kVA励磁变1台、
电抗器6台22KV/2.5A、
分压器60kV、
|
ZTF-640/32
|
380
|
0—130
|
640
|
10KV(300 m㎡)电缆10km、
35kV(300 m㎡)电缆4km、
110KV电缆≤1kM(400m㎡)、
兼容35-110KV GIS
|
25kW变频源1台、
25kVA励磁变1台、
电抗器8台32KV/2.5A、
分压器130kV、
|
ZTF-1280/32
|
380
|
0—30
|
1280
|
10KV(300 m㎡)电缆20km、
35kV(300 m㎡)电缆8km、
110KV电缆≤2kM(400m㎡)、
兼容35-110KV GIS
|
50kW变频源1台、
50kVA励磁变1台、
电抗器8台32KV/5A、
分压器130kV、
|
