ZGF系列 直流高压发生器

阅读次数:3488
直流高压发生器
直流高压发生器
直流高压发生器
直流高压发生器
直流高压发生器
DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》

ZGF系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

ZGF系列直流高压发生器采用高频倍压电路,率先应用最新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

ZGF系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,高频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。展望未来,企业将继续积极开拓市场。以质量和信誉为生命,不断提高科技水平,研制出尖端的优质产品,以满足用户的需要,努力开拓,再铸新世纪的辉煌。

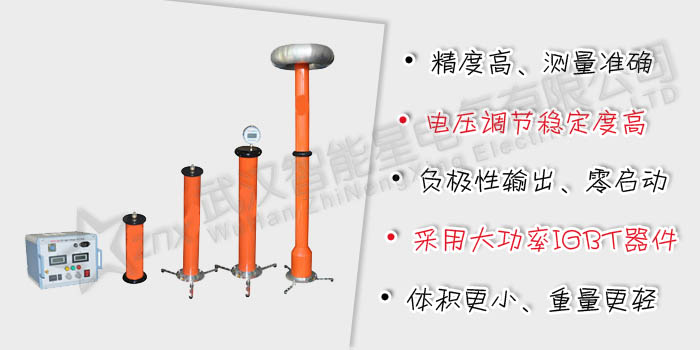

  • 体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。
  • 采用最先进技术、工艺制造,率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。
  • 按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。
  • 精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
  • 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
  • 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。
  • 增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
  • 方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。
  • 倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。
  • 底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。
一体机
       规格
技术参数
40/3
60/2
60/3
60/5
60/10
100/2
120/3
120/5
额定电压(KV)
40
60
60
60
60
100
120
120
额定电流(mA)
3
2
3
5
10
2
3
5
额定功率(W)
120
120
180
300
600
200
360
600
机箱重量(kg)
2
2
2
4.5
5.5
3
3
4.5
倍压重量(kg)
2
2.5
3
3.8
4.2
4
4
4.5
倍压高度(mm)
400
400
400
500
500
500
500
500
电压测量精度
数显表±(1.0%读数±2个字)
电流测量精度
数显表±(1.0%读数±2个字)
波纹系数
≤1%
电压稳定度
随机波动,电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源
单相交流50Hz 220V±10%
工作方式
间断使用
一次连续时间最长为30分钟
工作环境
温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容
负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验
过压保护采用拨置,一目了然
机箱倍压放置一个铝合金箱,整机一手可提
分体机
      规格
技术参数
200/2
200/3
200/10
300/2
300/5
400/3
500/20
其它等级
额定电压(KV)
200
200
200
300
300
400
500
500~1000KV定 做
额定电流(mA)
2
3
10
2
5
3
20
额定功率(W)
400
600
2000
600
1500
1200
10000
机箱重量(kg)
4.5
4.5
4.5
5.5
5.5
5.5
10.5
倍压重量(kg)
7.9
8.3
10
11
11.5
38
85
倍压高度(mm)
965
965
1030
1250
1250
1900
2200
电压测量精度
数显表±(1.0%读数±2个字)
电流测量精度
数显表±(1.0%读数±2个字)
波纹系数
≤1%
电压稳定度
随机波动,电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源
单相交流50Hz 220V±10%
工作方式
间断使用
一次连续时间最长为30分钟
工作环境
温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容
负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验
过压保护采用拨置,一目了然
控制箱小,方便现场
注:因产品不断更新,以实样为准,本公司保留解释权
