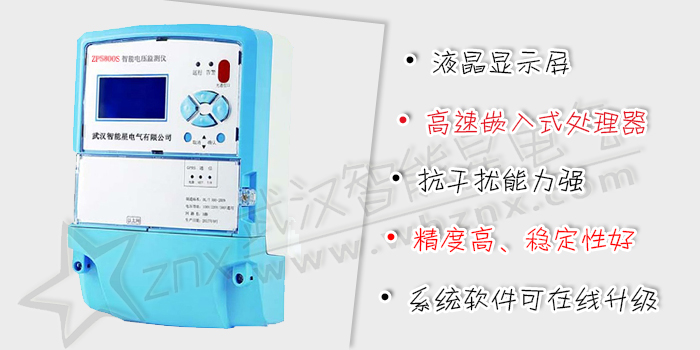

ZPS800S 电压监测仪

阅读次数:5220
电压监测仪

ZPS800S为完全参照电力部门对电压质量监测标准,采用现代电子技术、微机技术、电测量技术和现代通信技术研制的新一代产品,对被监测电压采用有效值采样,具有精度高、稳定性好、抗干扰能力强和系统软件可在线升级等优点。同时具有多种数据采集方式,满足多种通讯规约。

  • 操作简单、液晶显示直观清晰;
  • 满足三种监测电压等级(100V,220V,380V);
  • CPU采用高速嵌入式处理器,处理各采样数据、远程通讯、本地通信及终端其他功能;
  • 终端电磁兼容性能优良,能抵御高压快速尖峰脉冲,强磁场,强静电、雷击浪涌的冲击;
  • 支持本地通信、近距离无线通信,远程GPRS/CDMA、以太网等多种通信方式;
  • 支持多种通信协议,如广东规约、广西规约、云南规约、本地协议等;
  • 维护:可实现本地U盘抄表、U盘升级、远程升级等功能;
  • 实时显示功能。实时显示当日、当月的运行时间、电压合格时间、超上限时间、超下限时间、最高电压值及发生时间、最低电压值及发生时间、停电时间、停电次数以及电压合格率、超上限率,超下限率、等运行数据;
  • 实时时钟显示;
  • 自动储存每日、每月的运行时间、电压合格时间、超上限时间、超下限时间、停电时间、停电次数以及电压合格率、超上限率,超下限率等运行数据;
  • 自动储存每日、每月最高电压值及出现时间、最低电压值及出现时间;
  • 储存停电、来电、电压超高、超低事件记录,同时具有主动上报功能;
  • 储存一个月的整点数据、一年的日数据、一年的月数据;
  • 可以连续储存一年以上的运行数据;
  • 独立的USB接口,可通过U盘读取所有数据;
  • 储存数据永久保存不丢失;
  • 具有U盘升级、远程在线升级功能;
  • 1.使用条件
环境温度:-20~60℃;
相对湿度:40℃时20~90%(无凝露);
大气压力:79.5~106.0kPa(海拔2000m及以下);
电压测量范围(即额定电压):AC(100V,220V,380V)±30%;三个电压等级可以任意选用一个,用户不需作精度调整;
频率范围:50Hz±5%;
工作电源波形:电压正弦波形总畸变率≤5%。
  • 2.主要技术参数
显示值相对误差、灵敏度:<0.5%;
整定电压值的上限和下限值基本误差:<0.5%;
分辨率:0.01V;
最大功耗:<3VA;
内存容量:存储十二个月的运行数据;
时钟误差:<1S/24H;
耐压:4KV/min无击穿或闪络;
绝缘:>10MΩ;
泄漏电流:<3.5mA(交流有效值);
统计精度:≤0.02%。
  • 3.电气性能
功率消耗
最大功耗≤3W
温升
在额定工作条件下,线路和绝缘体的温升不影响终端工作。在环境温度不超过40℃的条件下,终端外部表面任一点温升不超过25K,并且各部件不损坏,工作正常,绝缘性均能正常。
绝缘性能
在正常使用条件下,考虑到可能出现的大气影响和电压的改变,终端能保持足够的介电性能。可经受6kV冲击电压和2kV交流电压试验,试验条件下不出现电弧放电或击穿,并保持数据及程序不改变,准确正常工作(包括时钟)。
抗气候影响
终端具备良好的耐气候影响能力,耐室外阳光辐射,并且在室外阳光辐射下其功能不削弱,终端的外形、标志的清晰度不改变。终端耐高温、低温、交变湿热以及阳光辐射性能满足GB2423.1-1981、GB2423.2-1981、GB2423.4-1981、 GB2423.24-1981《电工电子产品基本环境试验规程》要求。
电磁兼容(EMC)
电磁骚扰的抗扰度
终端的设计能保证传导的和辐射的电磁骚扰以及静电放电不使终端损坏或对终端无实质性影响,可满足IEC61000-4-2:1995、IEC61000-4-3:1995、IEC61000-4-4:1995、IEC61000-4-5:1995电磁兼容性试验标准要求。
无线电干扰抑制
终端不产生能干扰其他设备的传导和辐射的噪声,满足CISPR22:1993《信息处理设备的无线电干扰特性极限值和测量方法》B级设备试验标准要求。
抗外磁场影响
在正常工作状态下,终端能耐受强度为0.5mT的外磁场影响,程序不紊乱,内存数据不丢失。
  • 4.安全性能
正常试验大气条件下绝缘电阻不小于100MΩ;
在正常试验大气条件下,配变监测终端被试部位能承受2500V工频交流耐压历时1min绝缘强度试验,且无击穿与闪络现象发生;
工作电源及电压模拟量输入端设有短路保护器件。当内部发生短路故障时,该保护器件可靠动作。电流、电压回路保证接线可靠,其电流回路不会开路,避免引起过电压,危及设备及人身安全;
电压监测仪在极限温度下,能保持正常工作24h,其主要性能应满足技术要求的有关规定。
