ZPQ6300 手持式电能质量分析仪

阅读次数:3022

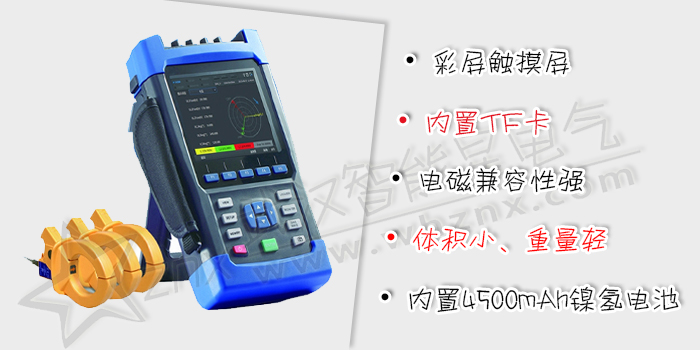

手持式电能质量分析仪
 2.1常规参数
2.1.1  机械
尺寸
263×168×65mm
重量
2kg
2.1.2  电源
市电
110V~240V
适配器输出
15V,3A
电池
可充电镍氢电池,4500mAh
电池工作时间
4h
电池充电时间
5h(环境温度25℃)
省电功能
液晶背光亮度可调,待机时间可调
2.1.3  显示
尺寸
112.8×84.6mm
色彩
26万色
分辨率
640×480
亮度
最大亮度350cd/m2 (Typ.),亮度可调
对比度
500:1(Typ)
可视角度

70/70/50/70 (Typ.)(CR≥10) (左/右/上/下)

2.1.4  共模抑制
CMRR
>60dB
2.1.5  电磁兼容性
标准

等级 4:GB/T 17626.2-2006 静电放电抗扰度

等级 3:GB/T 17626.3-2006 射频电磁场辐射抗扰度

等级 3:GB/T 17626.4-2008 电快速瞬变脉冲群抗扰度

等级 3:GB/T 17626.5-2008 浪涌(冲击)抗扰度

等级 3:GB/T 17626.8-2006 工频磁场抗扰度

等级 3:GB/T 17626.9-1998 脉冲磁场抗扰度

等级 3:GB/T 17626.12-1998 振荡波抗扰度

2.1.6  环境
工作环境
0℃~+45℃,湿度90rh%以下
存储环境
-20℃~+50℃,湿度95rh%以下(不凝结)
2.1.7  存储
类型
TF卡(内置)
容量
8GB
2.1.8  标准
测量方法

IEC 61000-4-30

测量性能

IEC 61000-4-30 A 级

闪变

IEC 61000-4-15

谐波
IEC 61000-4-7
2.1.9  串扰
电压输入端之间
标称频率下为 -60dB
存储环境
标称频率下为 -95dB
2.1.10  安全性
符合标准

GB 4793.1-2007/IEC 61010-1:2001,《测量、控制

和实验室用电气设备的安全要求》第一部分:通用要求。
安全等级: CAT III 1000 V/ CAT IV 600 V。
香蕉输入端
最大电压

CAT III 1000V/CAT IV 600V

2.1.11  环境可靠性
标准

GB/T 2423.1-2008 低温

GB/T 2423.2-2008 高温

GB/T 2423.4-2008 交变湿热

GB/T 2423.5-1995 冲击

GB/T 2423.10-2008 振动

GB/T 2423.22-2002 温度变化

2.2  测量参数
2.2.1  测量类型
电压
有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
频率
频率
电流
有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
功率和电能
有功功率、无功功率、视在功率、功率因数、位移功率因数、电能能耗
电压谐波
总谐波畸变率、谐波直流分量、1~50 次谐波、1~50 次间谐波、1~35 次高次谐波、1~50 次谐波子组
电流谐波
总谐波畸变率、谐波直流分量、1~50 次谐波、0-49 次间谐波、1~35 次高次谐波、1~50 次谐波子组、电流 K 系数
谐波功率
总谐波畸变率、谐波直流分量、1~50 次谐波
波动和闪变
短闪变、长闪变、波动、波动最大值
不平衡
正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、不平衡度
事件记录
电压暂升、电压暂降、电压短时中断、冲击电流、电压电流总畸变率越限、奇偶次谐波含有率越限、电压电流不平衡越限、频率越限、短闪变越限、长闪变越限、长期电压中断、电压上下偏差
2.2.2  有功功率、无功功率、视在功率
测量方式
有功功率:每10个周期进行计算
视在功率:由电压电流的有效值来计算
无功功率:由视在功率、有功功率来计算
显示方式
表格图、趋势图
标称频率 / 分辨率

50.000Hz/0.001Hz

测量精度
±0.001Hz
2.2.3  电压电流半波有效值
测量方式
每两个周期运算一次,每周期取 1/2 周期组成 1 个波形运算
测量量程/分辨率
电压:120V/0.01V、230V/0.01V、400V/0.01V、
1000V/0.01V,电流:根据使用的电流钳而不同
测量精度
标称值的 0.1%
2.2.4  电压有效值
测量方式
由 10 个周期的方均根值计算
显示方式
每通道的电压有效值
测量量程 / 分辨率
电压:120V/0.01V、230V/0.01V、400V/0.01V、1000V/0.01V
测量精度
标称电压的 0.1%
2.2.5  电流有效值
测量方式
由 10 个周期的方均根值计算
显示方式
每通道的电流有效值
测量量程 / 分辨率
电流:根据使用的电流钳而不同,可选 5A/50A/100A/500A 电流钳、1200A/3000A/6000A 电流环
测量精度
读数的 0.1% +电流钳精度
2.2.6  频率
测量方式
由 10 个周期(50Hz 时)运算
显示方式
由 10 个周期测量
标称频率 / 分辨率

50.000Hz/0.001Hz

测量带宽
42.5~57.5Hz
测量精度
±0.001Hz
2.2.7  输入参数
测量线路
一相两线 / 两相三线 / 三相三线 / 三相四线
测量线路基本频率
50Hz
输入通道数
电压 4、电流 4
测量量程
电压测量量程:标称值:120V,230V,400V,
1000V,最大可测 1000V 瞬时电压
电流测量量程:根据使用的电流钳而不同,只支持输出信号为电压信号的电流钳
2.2.8  功率因数
测量方式
有功率与视在功率之比
显示方式
实时数据显示
测量量程 / 分辨率
-1.000~1.000/0.001
测量精度
±1% 读数
2.2.9  谐波电压、谐波电流、谐波功率
测量方式
符合 IEC61000-4-7,分析时间窗为 10 个周期
窗口点数
5120 点
显示方式
表格图、趋势图、柱状图
测量次数
1 次 ~50 次
测量精度

电压谐波大于 1% 标称值时:误差小于 1% 读数

电压谐波小于 1% 标称值时:误差小于 0.05% 标称电压值

电流谐波大于 3% 标称值时:误差小于 1% 读数

电流谐波小于 3% 标称值时:误差小于 0.05% 电流量程

2.2.10  间谐波电压、间谐波电流
测量方式
符合 IEC61000-4-7,分析时间窗为 10 个周期
窗口点数
5120 点
显示方式
表格图、趋势图、柱状图
测量次数
1~16 组
测量精度

电压谐波大于 1% 标称值时:误差小于 1% 读数

电压谐波小于 1% 标称值时:误差小于 0.05% 标称电压值

电流谐波大于 3% 标称值时:误差小于 1% 读数

电流谐波小于 3% 标称值时:误差小于 0.05% 电流量程

2.2.11  高次谐波电压、高次谐波电流
测量方式
符合 IEC61000-4-7,分析窗口幅度 10 个周期
窗口点数
每 10 个周期共 5120 点
显示方式
表格图、趋势图、柱状图
测量次数
1~35 组
测量精度

电压谐波大于 1% 标称值时:误差小于 1% 读数

电压谐波小于 1% 标称值时:误差小于 0.05% 标称电压值

电流谐波大于 3% 标称值时:误差小于 1% 读数

电流谐波小于 3% 标称值时:误差小于 0.05% 电流量程

2.2.12  谐波电压子组、谐波电流子组
测量方式
符合 IEC61000-4-7,分析窗口幅度 10 个周期
窗口点数
每 10 个周期共 5120 点
显示方式
表格图、趋势图、柱状图
测量次数
1~50 组
测量精度

电压谐波大于 1% 标称值时:误差小于 1% 读数

电压谐波小于 1% 标称值时:误差小于 0.05% 标称电压值

电流谐波大于 3% 标称值时:误差小于 1% 读数

电流谐波小于 3% 标称值时:误差小于 0.05% 电流量程

2.2.13  电压不平衡度、电流不平衡度(负序、零序)
测量方式
三相三线制或三相四线制时,使用三相的基波成分来计算
显示方式
表格图、趋势图、矢量图
测量精度
电压不平衡度:±0.2%
电流不平衡度:±0.5%
2.2.14  电压波动
测量方式
半波方均值来计算
显示方式
表格图、趋势图
测量精度
±1%
测量项目
短闪变(Pst)、长闪变(Plt)
测量方式
根据 IEC61000-4-15 标准计算
Pst(10 分钟) Plt(2 小时)
显示方式
表格图、趋势图
测量量程
0~20
测量精度
±5%
2.2.16  冲击电流
测量方式
电流的半波有效值高于设定值且持续时间为10ms~1min
显示方式
冲击电流波形、冲击电流最大值
测量精度
0.1%
2.2.17  电压暂升、电压暂降、短时中断
测量方式
暂升:电压半波有效值高于设定值且持续时间为10ms~1min 时 , 判定为暂升
暂降:电压半波有效值低于设定值且持续时间为10ms~1min 时 , 判定为暂降
短时中断:电压半波有效值高于设定值且持续时间为 10ms~1min 时 , 判定为短时中断
显示方式
暂升、暂降、短时中断的波形持续时间、幅度等
测量精度
0.1%
