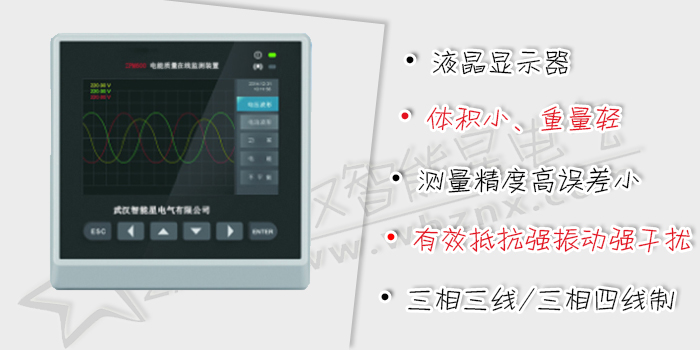

电能质量监控装置采用公司新一代32位基于ARM+DSP双核技术的通用硬件平台。全封闭机箱，硬件电路采用后插拔式的插件结构，CPU电路板采用6层板、元器件采用表面贴装技术，装置强弱电回路、开入开出回路合理布局，抗干扰能力强。
软件平台采用自主开发的RTOS系统Aworks， Aworks平台经过公司的严格测试，在其内部多个项目中已有应用实践，可以保证软件系统的高度可靠性。
|
尺寸
|
144（宽）×144（高）×196（长）mm
|
|
重量
|
约2.5kg
|
|
电源输入电压
|
AC: 85V~265V
DC: 110V~370V
|
|
尺寸
|
5.0寸
|
|
色彩深度
|
16.7M
|
|
分辨率
|
800×480
|
|
亮度
|
250 cd/m2 (Typ.)
|
|
对比度
|
600:1（Typ）
|
|
可视角度
|
50/70/70/70 (Typ.)(CR≥10) (上/下/左/右)
|
|
类型
|
SD卡（内置）
|
|
容量
|
8GB
|
|
工作环境
|
室内使用，-20℃~+70℃，湿度90rh%以下
|
|
存储环境
|
室内保存，-40℃~+85℃，湿度95rh%以下（不凝结）
|
|
安全性
|
绝缘电阻≥5MΩ，绝缘强度：2kV（50Hz,1min）
|
|
测量方法
|
IEC61000-4-30
|
|
测量性能
|
IEC61000-4-30 A级 |
|
闪变
|
IEC61000-4-15
|
|
谐波
|
IEC61000-4-7
|
|
标准
|
等级4：GB/T 17626.2-2006静电放电抗扰度
等级3：GB/T 17626.3-2006射频电磁场辐射抗扰度
等级3：GB/T 17626.4-2008电快速瞬变脉冲群抗扰度
等级3：GB/T 17626.5-2008 浪涌（冲击）抗扰度
等级3：GB/T 17626.8-2006工频磁场抗扰度
等级3：GB/T 17626.9-1998脉冲磁场抗扰度
等级3：GB/T 17626.12-1998 振荡波抗扰度
|
|
标准
|
GB/T 2423.1-2008 低温
GB/T 2423.2-2008 高温
GB/T 2423.4-2008 交变湿热
GB/T 2423.5-1995 冲击
GB/T 2423.10-2008 振动
GB/T 2423.22-2002 温度变化
|
|
测量类型
|
测量项
|
|
电压/电流/频率
|
有效值、峰值、频率偏差等
|
|
三相不平衡
|
电压/电流正序值、负序值、负序不平衡度、零序不平衡度
|
|
谐波
|
电压/电流63次谐波、50组间谐波、35组高次谐波、谐波含有率、谐波功率
|
|
波动/闪变
|
短闪变、长闪变、电压波动值
|
|
功率/电能
|
有功、无功、视在、功率因数等
|
|
事件记录
|
电压暂升、电压暂降、电压中断、冲击电流、电压电流总畸变率、奇偶次谐波含有率、电压电流不平衡、频率、短闪变、长闪
|
|
测量线路
|
三相三线/三相四线制
|
|
测量线路基本频率
|
50Hz
|
|
输入通道数
|
电压4通道、电流4通道
|
|
测量量程
|
电压测量量程：标称值57.74V/100V/230V，最大值460V； |
|
测量方式
|
由10个波形（50Hz时）运算
|
|
显示方式
|
显示一个通道的频率值
|
|
测量量程/分辨率
|
50.0000Hz/0.001Hz
|
|
测量带宽
|
42.5000~57.5000Hz
|
|
测量精度
|
±0.001Hz
|
|
测量方式
|
每两个周波运算一次，每周波去1/2周波组成1个波形运算
|
|
测量量程/分辨率
|
Max电压：460V/0.01，Max电流：10A/0.001A
|
|
测量精度
|
标称电压的0.2%
|
|
测量方式
|
由10个波形（50Hz时）运算
|
|
显示方式
|
每通道的电压有效值
|
|
测量量程/分辨率
|
Max电压：460V/0.01V
|
|
测量精度
|
标称电压的0.1%
|
|
测量方式
|
由10个波形（50Hz时）运算
|
|
显示方式
|
每通道的电流有效值
|
|
测量量程/分辨率
|
Max电流：10A/0.001A
|
|
测量精度
|
标称电流的0.1%
|
|
测量方式
|
符合IEC61000-4-7，分析窗口幅度10个周波
|
|
窗口点数
|
每10个周波共5120点
|
|
显示方式
|
表格图
|
|
测量次数
|
1次~63次
|
|
测量量程/分辨率
|
Max电压：460V /0.005，
|
|
测量精度
|
电压谐波大于1%标称值时：误差小于5%设定值
电压谐波小于1%标称值时：误差小于0.05% 标称电压值
电流谐波大于3%标称值时：误差小于5%设定值
电流谐波小于3%标称值时：误差小于0.15%标称电压值
|
|
测量方式
|
符合IEC61000-4-7，分析窗口幅度10个周波
|
|
窗口点数
|
每10个周波共5120点
|
|
显示方式
|
表格图
|
|
测量次数
|
0~49组
|
|
测量精度
|
电压谐波大于1%标称值时：误差小于5%设定值
电压谐波小于1%标称值时：误差小于0.05% 标称电压值
电流谐波大于3%标称值时：误差小于5%设定值
电流谐波小于3%标称值时：误差小于0.15% 标称电压值
|
|
测量方式
|
符合IEC61000-4-7，分析窗口幅度10个周波
|
|
窗口点数
|
每10个周波共5120点
|
|
显示方式
|
表格图
|
|
测量次数
|
1~35组
|
|
测量精度
|
电压谐波大于1%标称值时：误差小于5%设定值
电压谐波小于1%标称值时：误差小于0.05% 标称电压值
电流谐波大于3%标称值时：误差小于5%设定值
电流谐波小于3%标称值时：误差小于0.15% 标称电压值
|
|
测量方式
|
有功功率：每10个周波进行运算
视在功率：由电压电流的有效值来运算
无功功率：由视在功率、有功功率来计算
|
|
显示方式
|
表格图
|
|
测量量程/分辨率
|
根据电压电流量程来确定
|
|
测量精度
|
±0.5%设定值
|
|
测量方式
|
由电压有效值、电流有效值、有功功率进行计算
|
|
显示方式
|
实时数据显示
|
|
测量量程/分辨率
|
-1.0000~1.0000
|
|
测量精度
|
±0.01
|
|
测量方式
|
三相三线制或三相四线时，使用三相的基波成分来计算
|
|
显示方式
|
表格图、矢量图
|
|
测量量程
|
0.00%~100%
|
|
测量精度
|
电压不平衡度：±0.2%；电流不平衡度：±0.2%
|
|
测量方式
|
半波方均值来计算
|
|
显示方式
|
表格图
|
|
测量量程
|
0.00%~100%
|
|
测量精度
|
±5%
|
|
测量项目
|
短闪变（Pst）、长闪变（Plt）
|
|
测量方式
|
根据IEC61000-4-15连续测量10分钟的Pst，连续测量并计算2小时Plt
|
|
显示方式
|
表格图
|
|
测量量程
|
0~20
|
|
测量精度
|
±5%
|
|
测量方式
|
电流的半波有效值超过设定值的正向冲击电流
|
|
显示方式
|
冲击电流波形、冲击电流最大值
|
|
测量精度
|
0.1%
|
|
测量方式
|
暂升：电压半波有效值正方向超过设定值时，判定为暂升
暂降：电压半波有效值负方向超过设定值时，判定为暂降
短时中断：电压半波有效值负方向超过设定值时，判定为瞬间中断
|
|
显示方式
|
暂升、暂降、短时中断的波形持续时间、幅度等
|
|
测量精度
|
0.1%
|
