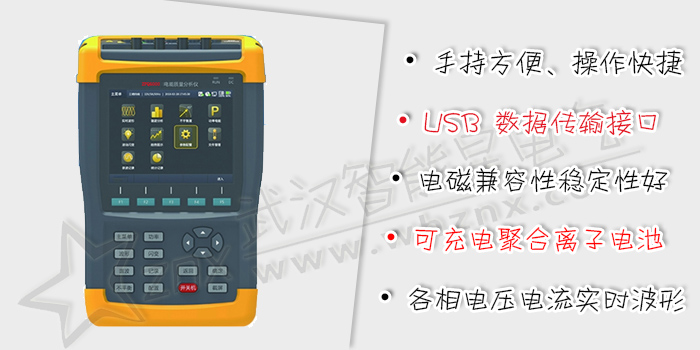

机械
|
环境
|
||
尺寸
|
263*168*65mm
|
工作环境
|
0℃~+45℃,湿度 90rh%以下
|
重量
|
2.0kg
|
存储环境
|
-20℃~+50℃,湿度 95rh%以下
|
电源
|
存储
|
||
适配器输入
|
110V-240V,50Hz
|
类型
|
TF 卡
|
适配器输出
|
15V,3A
|
容量
|
32G
|
电池
|
可充电聚合物锂离子电 池,
5000mAh
|
标准
|
|
电池工作时
间
|
≥6h
|
测量方法
|
IEC 61000-4-30
|
电池充电时
间
|
最小 5h(环境温度 25℃)
|
测量性能
|
IEC 61000-4-30 A 级
|
省电功能
|
液晶背光亮度可调,待机时间可调
|
闪变
|
IEC 61000-4-15
|
显示
|
谐波
|
IEC 61000-4-7
|
|
尺寸
|
112.8×84.6mm
|
功率分解
|
IEEE 1459
|
色彩
|
26 万色
|
串扰
|
|
分辨率
|
640×480
|
电压输入端
之间
|
标称频率下为-60dB
|
亮度
|
最大亮度 350 cd/m²(Typ.),亮度
可调
|
电压与电流
输入端
|
标称频率下为-95dB
|
对比度
|
500:1(Typ)
|
共模抑制
|
|
可视角度
|
70/70/50/70 (Typ.)(CR ≥ 10)
|
CMRR
|
>60dB
|
电磁兼容性
|
环境可靠性
|
||
标准
|
等级 4:GB/T 17626.2-2006 静电 放电抗扰度
|
标准
|
GB/T 2423.1-2008 低温
|
等级 3:GB/T 17626.3-2006 射频 电磁场辐射抗扰度
|
GB/T 2423.2-2008 高温
|
||
等级 3:GB/T 17626.4-2008 电快 速瞬变脉冲群抗扰度
|
GB/T 2423.4-2008 交变湿热
|
||
等级 3:GB/T 17626.5-2008 浪涌 (冲击)抗扰度
|
GB/T 2423.5-1995 冲击
|
||
等级 3:GB/T 17626.8-2006 工频 磁场抗扰度
|
GB/T 2423.10-2008 振动
|
||
等级 3:GB/T 17626.9-1998 脉冲
磁场抗扰度 s
|
GB/T 2423.22-2002 温度变化
|
||
|
等级 3:GB/T 17626.12-1998振荡
波抗扰度
|
|
|
符合标准
|
GB 4793.1-2007/IEC 61010-1:2001,《测量、控制和实验室用电气设备的安全要求》
第一部分:通用要求。安全等级:CATIII 1000V/CATIV 600V |
||
香蕉输入端
|
CATIII 1000V/CATIV 600V
|
功能
|
参数类型
|
参数项
|
录波及
统计记录
|
实时波形
|
A、B、C、N 各相电压电流实时波形
|
电压电流频率
|
频率值、电压有效值、电压相位角、电压正峰值、电压负峰值、电流有效值、电流相位角、电流正峰值、电流负峰值
|
|
功率和电能
|
有功功率、无功功率、视在功率、功率因数、1~63次谐波功率
|
|
电压谐波
|
THD、DC、1-63 次谐波幅值、1-63 次谐波相位角、1-63 次谐波含有率、0-62次间谐波幅值、0-62次间谐波含有率,1-35次高次谐波幅值、1-35次高次谐波含有率 |
|
电流谐波
|
THD、DC、1-63 次谐波幅值、1-63 次谐波相位角、1-63 次谐波含有率、0-62次间谐波幅值、0-62次间谐波含有率,1-35次高次谐波幅值、1-35次高次谐波含有率 |
|
谐波功率
|
THD、DC、1-63 次谐波功率
|
|
闪变
|
PST(短闪变)、PLT(长闪变)
|
|
不平衡
|
正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、
电压负序不平衡度、电流负序不平衡度、电压零序不平衡度、电流零序不平衡度
|
|
事件记录
|
电压暂升、电压暂降、电压中断、冲击电流、短闪变越限、长闪变越限、电压上越限、电压下越限、频率上越限、频率下越限、稳态电压波动、电压不平衡越限、电压 THD 越限、电压谐波越限、电流 2-25 次谐波越限 |
参数
|
类型
|
描述
|
频率
|
标称频率
|
50Hz
|
测量方式
|
由 10个周期运算
|
|
分辨率
|
0.001Hz
|
|
测量宽度
|
42.5Hz-57.5Hz
|
|
测量精度
|
±0.001Hz
|
|
电压有效值
|
测量方式
|
由 10/12 个周期的方均根值计算
|
分辨率
|
0.001V
|
|
测量范围
|
1V - 1000V
|
|
测量精度
|
标称电压的 0.1%
|
|
电流有效值
|
测量方式
|
由 10/12 个周期的方均根值计算
|
分辨率
|
0.001A
|
|
测量范围
|
不同互感器范围不同
|
|
测量精度
|
0.1%+CT 精度 |
|
功率
|
测量方式
|
有功功率:10 周波电压电流瞬时值积的平方视在功率:10 周波电压有效值乘电流有效值无功功率:视在功率平方减有功功率平方开方 功率因数:有功功率与视在功率比值
|
分辨率
|
0.001W
|
|
测量范围
|
视电压量程和电流互感器量程而定
|
|
测量精度
|
0.5%+CT 精度 |
|
电压、电流谐波
|
测量方式
|
符合 IEC61000-4-7,分析窗口幅度 10 个周期
|
测量类型
|
有效值、含有率、相位角
|
|
次数/频率
|
50 次/50Hz-3150Hz
|
|
测量精度
|
电压谐波大于 1%标称值时:误差小于 1%读数
电压谐波小于 1%标称值时:误差小于 0.05%标称电压值电流谐波大于 3%标称值时:误差小于 1%读数+CT 精度 电流谐波小于 3%标称值时:误差小于 0.05%电流量程+CT 精度 |
|
电压、电流间谐波
|
测量方式
|
符合 IEC61000-4-7,分析窗口幅度 10 个周期
|
测量类型
|
有效值、含有率、相位角
|
|
次数/频率
|
50 次/25Hz-3150Hz
|
|
测量精度
|
电压谐波大于 1%标称值时:误差小于 1%读数
电压谐波小于 1%标称值时:误差小于 0.05%标称电压值电流谐波大于 3%标称值时:误差小于 1%读数+CT 精度 电流谐波小于 3%标称值时:误差小于 0.05%电流量程+CT 精度 |
|
谐波功率
|
测量方式
|
符合 IEC61000-4-7,分析窗口幅度 10 个周期
|
测量类型
|
有效值、含有率、相位角
|
|
次数/频率
|
50 次/50Hz-3150Hz
|
|
测量精度
|
电压电流谐波大于 1%标称值时:误差小于 1%读数+CT 精度 电压电流谐波小于 1%标称值时:误差小于 0.05%标称值+CT 精度 |
参数
|
类型
|
描述
|
电压、电流高次谐波
|
测量方式
|
符合 IEC61000-4-7,分析窗口幅度 10 个周期
|
测量类型
|
有效值、含有率、相位角
|
|
次数/频率
|
35 次/2100Hz-8900Hz
|
|
测量精度
|
电压谐波大于 1%标称值时:误差小于 1%读数
电压谐波小于 1%标称值时:误差小于 0.05%标称电压值电流谐波大于 3%标称值时:误差小于 1%读数+CT 精度 电流谐波小于 3%标称值时:误差小于 0.05%电流量程+CT 精度 |
|
不平衡度
|
测量方式
|
电压负序不平衡度:负序电压与正序电压比值电压零序不平衡度:零序电压与正序电压比值电流负序不平衡度:负序电流与正序电流比值
电流零序不平衡度:零序电流与正序电流比值
|
分辨率
|
0.001%
|
|
测量精度
|
电压不平衡度:±0.2%
电流不平衡度:±0.5%
|
|
闪变
|
测量项
|
短闪变(PST)、长闪变(PLT)
|
测量方式
|
根据 IEC61000-4-15 标准计算 PST(10 分钟)PLT(2 小时)
|
|
测量量程
|
0 - 20
|
|
测量精度
|
±5%
|
