ZPD-9209B TEV局部放电巡检仪

阅读次数:3896
TEV局部放电巡检仪
电力设备局部放电现场测量导则 DL/T 417

 开关柜的故障类型一般可分为拒动/误动故障、绝缘故障、开断与关合故障、载流故障、外力及其他故障。中国电力科学院对1989~1997年和2004年40.5KV以下开关设备的故障进行了统计,其中绝缘与载流性故障占30%~53%。而广东电网公司对1992~2002年开关设备故障类型的统计结果显示,绝缘与载流性故障的比例甚至高达66%  .以上两种故障均与放电现象有关。近年来,英国电力企业对国内使用中压真空开关进行故障统计:其中误操作和机械性两类故障占30%~38% ;放电互感器和电缆箱类故障占26%~44% 。这些故障都会伴随着局部放电现象的产生。采用传统方法检测需浪费大量的财力,造成巨大的损失。

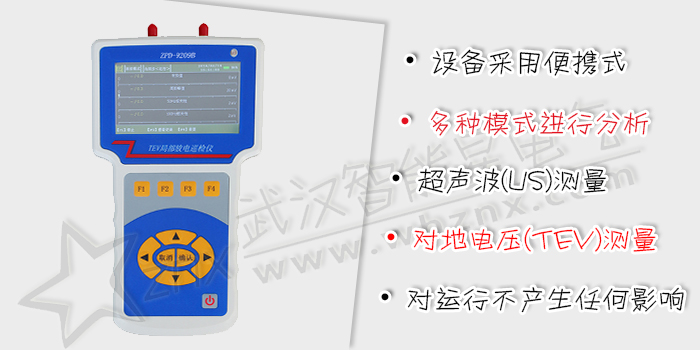

局部放电巡检仪采用暂态对地电压(TEV)测量和超声波(US)测量两种新兴技术对开关柜进行故障检测。 设备采用便携式,操作简单,TEV传感器贴在箱壁,US传感器沿着开关柜上的缝隙扫描检测,对高压开关及开关柜无任何损害,所有的检测对高压开关及开关柜设备的运行不产生任何影响。该产品可以对测量进行信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断出开关柜是否出现故障。其测量技术在国内外已达领先水平。

主机参数

可检测通道数
2个通道,1个TEV通道,1个US通道
采样精度
12bit
同步方式
内同步,外同步,光同步
TEV参数

检测带宽
3M-80MHz
测量范围
0~60dB
测量误差
±1dB
分辨率
1dB
每周期最大脉冲数
720个
最小脉冲频率
10Hz
输出接口
标准SMA
US参数
中心频率
40kHz
分辨率
0.1uV
精度
±0.1uV
测量范围
0.5uV~1mV
输出接口
标准SMA
硬件
显示屏
4.3” TFT真彩色液晶显示屏
分辨率
480×272
操作
薄膜按键
存储
SD卡标配16G卡,最大支持32G
接口
3.5mm立体声耳机插孔

DC-005低压直流充电器输入口

充电LED指示灯

RS232调试口

USBD同步口

USB2.0

网口

SD卡插槽
电源

内部电源
电池供电(16.8V锂电池)
正常工作时间
约7小时,充满时间约3小时
尺寸
长×宽×高
235mm×133mm×48mm
重量
0.85kg
环境

使用环境温度
-20℃至50℃
存储环境温度
-40℃~70℃
湿度
10%-90%(非冷凝)
海拔高度
≤3000m
