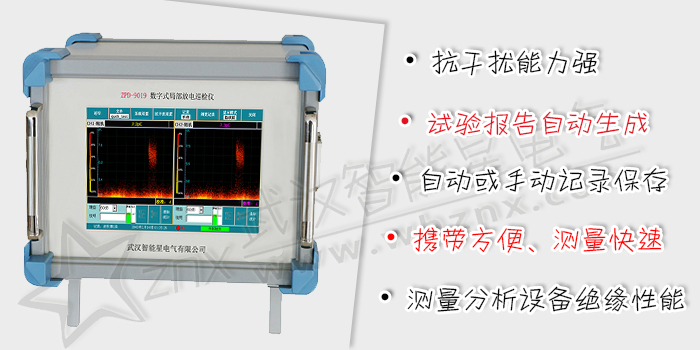

ZPD-9019 数字式局部放电巡检仪

阅读次数:7303
数字式局部放电巡检仪
电力设备局部放电现场测量导则 DL/T 417

数字式局部放电测试仪是测量、分析电力设备绝缘性能的专用仪器;本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量,分析。

 本仪器携带方便、测量快速,抗干扰能力强,便于现场使用。其配置软件具有时域图形、2D、3D统计图谱、报警历史、历史最大、脉冲计数等功能,软件也可以详查分析某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析,分析放电波形的频谱含量,使放电波形之间更具可比性,全面统计分析试验数据,减少试验中非稳定性因素对试验结果的影响。采用自动或手动记录保存试验数据和瞬态放电波形,可对后期数据分析提供参考。

技术特性

通道数
2个电信号接口,一个外同步接口
采样率
0.5M、1M、2.5M、5M、10M、20M可选
采样精度
12bit
量程切换
60dB、40dB、20dB、0dB、-20dB共5档
频带范围
20k-100kHz、80k-200kHz、40k-300kHz
本量程非线性误差
5%
显示

显示屏
7” TFT真彩色触摸液晶显示屏
分辨率
800×480
存储

物理存储
256MB  DDR2,为运行内存
SD卡存储
标配16G卡,可升级为32G,用于存储试验记录及试验数据
接口

RS232
用于与PC机同步传输接口
USB
可外接鼠标键盘,以及外接移动存储设备
电源模式
电池供电(16.8V锂电池)+外置电源(18V)可连续提供8小时供电
电信号接口
2路BNC接口(前后面板各两个),用于信号输入
SMA接口
外同步接口
SD卡插槽
可插入最大支持32G的SD卡
网口
可扩展
接地钮
外部接地用
通用说明

CPU
主频533MHz
系统
WINCE6.0
使用环境温度
-20℃至45℃
存储环境温度
-20℃至60℃
尺寸
长×宽×高:249mm × 216mm × 167mm
重量
4.7kg
