ZNX2008 数字式局部放电检测仪

阅读次数:6768
数字式局部放电检测仪
DL/T 848.3 高压试验装置通用技术条件 第3部分:无局放试验变压器

ZNX2008数字式局部放电检测仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题,新研制的数字式液晶显示局部放电检测仪。

本仪器保持了成熟型号产品检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)的优点。操作、及结构安装形式与以往型号完全兼容,便于已有系统设备的升级改造。可对现有ZNX2004、ZNX2002、ZNX2000等型号直接升级。

产品特点

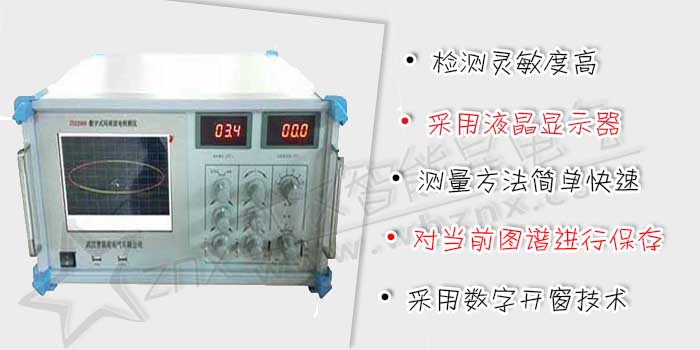

  • 局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。
  • 操作与传统的模拟式局部放电测试仪器完全相同,简单易学。
  • 自由选择椭圆、直线、正弦显示方式
  • 采用数字开窗技术,可避免干扰对测量的影响。
  • 任意相位开窗,单窗、双窗任选,椭圆150度旋转。
  • 可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。
  • 可对当前放电图谱进行保存,实现测试结果的可追溯性。
1、可测试品的电容量范围:6 PF--250μF
2、检测灵敏度(见表一)
表一
序号
调谐电容
单位
灵敏度(微微库)(不对称电路)
1
6-25-100
微微法
0.02
2
25-100-400
微微法
0.04
3
100-400-1500
微微法
0.06
4
400-1500-6000
微微法
0.1
5
1500-6000-25000
微微法
0.2
6
0.006-0.025-0.1
微法
0.3
7
0.025-0.1-0.4
微法
0.5
8
0.1-0.4-1.5
微法
1
9
0.4-1.5-6.0
微法
1.5
10
1.5-6.0-25
微法
2.5
11
6.0-25-60
微法
5
12
25-60-250
微法
10
7R
电 阻

0.5
3、放大器频带:
①低端:10KHZ、20KHZ、40KHZ任选
②高端:80KHZ、200KHZ、300KHZ任选
4、放大器增益调节:粗调六档,档间增益20±1  db;
细调范围>20db。
5、时间窗:
①窗宽:可调范围15°~150°;
②窗位置:每一窗可旋转0°~170°;
③两个时间窗可分别或同时打开。
6、放电量表:
数字表头:以3½LED数字表显示0-100.0    误差<±5%(以满刻度计)
7、椭圆时基:
①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转:以30°为一档,可作120°旋转。
③显示方式:椭圆——直线――正弦
8、试验电压表:
① 量程:100KV(可扩展)
② 显示:3½数字电压表指示
精度:优于±5%(以满刻度计)
9、内零标功能
10、有A、B、C三个信号输入通道
11、体积:500*500*210(宽*深*高)mm3
12、重量:约16kg。
