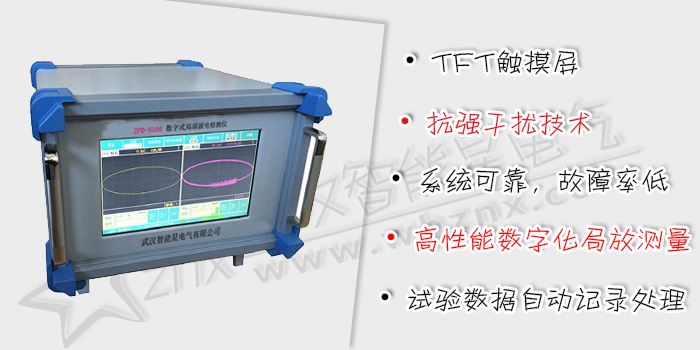

ZPD-9108 超声波局放巡检仪

阅读次数:7089
超声波局放巡检仪
IEC60270《局部放电测量》

 数字式局部放电检测仪(以下简称为局放仪)是采用全新技术实现的新一代高性能数字化局放测量分析仪器,是传统模拟局放仪的替代产品。其各种独创的抗干扰技术使您可以在强干扰环境下进行准确测量;友好的用户界面和高速采样刷新速率,具有模拟式局放仪的视觉效果;提供的多种波形分析、记录手段使您很容易判断放电的性质;各种试验数据的自动记录和处理,能够很快生成图文并茂的测试报告;采用双通道嵌入式系统,TFT触摸屏,系统稳定可靠,故障率低。系统综合运用了计算机技术、模拟电子技术、高速信号采集技术和先进的数字信号处理及图形显示技术,完成局部放电的自动测量和分析。
本局放仪采用WINDOWS系列操作平台,可以自由选择椭圆、直线、正弦波显示,二维、三维图形分析方式以及频谱视窗、Q-V-F三维特性窗,可静态对一周波试验电压的局放脉冲详细测量、观察、分析。可以进行数字开窗操作,任意相位开窗,单窗、双窗任选,椭圆360°旋转,以避免干扰对测量的影响。多通道测量及数字差分技术,可灵活组成脉冲极性鉴别或平衡测量回路,有效地抑制干扰脉冲信号。先进的频谱分析处理可以有效地降低背景干扰。多路输入通道,可一次升压测量试品的六个局放信号(可扩充),可方便地分析局放信号的来源。在全汉字操作平台下,能方便的进行频带选择、增益变换、频谱分析以及二维、三维图形显示。另外系统还可以打印或保存单幅图形,保存连续时间的图形数据,以供分析。

技术特性

通道数
2个电信号接口,一个外同步接口
采样精度
12bit
量程切换
60dB、50dB、40dB、30dB、20dB、10dB、0dB、-10dB共8档
频带范围
80k-200kHz、40k-300kHz
本量程非线性误差
5%
量程范围
0.1pC~100000pC
灵敏度
0.1pC
可测试品的电容量范围
6pF~250µF
试验电源频率范围
50~400Hz
显示

显示屏
7” TFT真彩色触摸液晶显示屏
分辨率
800×480
存储

物理存储
256MB  DDR2,为运行内存
SD卡存储
标配16G卡,可升级为32G,用于存储试验记录及试验数据
接口

RS232
用于与PC机同步传输接口
USB
可外接鼠标键盘,以及外接移动存储设备
电源模式
AC 220V
电信号接口
2路BNC接口,用于信号输入
SMA接口
外同步接口
SD卡插槽
可插入最大支持32G的SD卡
网口
可扩展
接地钮
外部接地用
通用说明

CPU
主频533MHz
系统
WINCE6.0
使用环境温度
-20℃至45℃
存储环境温度
-20℃至60℃
尺寸
长×宽×高:350mm × 245mm × 175mm
重量
5.8kg
