ZJ系列 匝间冲击耐压试验仪

阅读次数:7465
匝间冲击耐压试验仪
ZJ - [输出最高电压(kV)]   匝间冲击耐压试验仪
常规型号
5
12
15
45

DL/T 596-2005 《电力设备预防性试验规程》

ZJ系列匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。

因漆包线的绝缘涂敷层本身存在着质量问题,以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等,都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。

为了提高产品的质量和使用寿命,保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的,因而对产品进行这项试验就势在必行。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准,必须对电机成品半成品进行浸漆前后匝间冲击耐压绝缘试验。

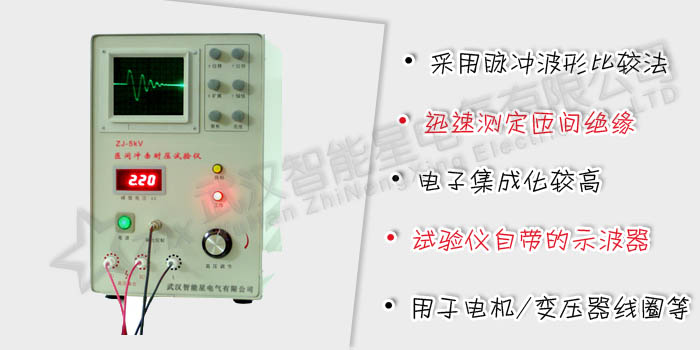

    ZJ系列匝间冲击耐压试验仪是采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析,能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

    ZJ系列匝间冲击耐压试验仪整机电子集成化较高,测试波形可在试验仪自带的示波器上观测,峰值电压可在数字表上直读,Y轴幅值和X轴扫描速率连续可调,整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内先进水平。

本仪器是贯彻GB75587GB1471193标准的一种新型仪器,是提高我国电机绝缘测试水平和可靠性的必不可少的手段。

ZJ系列匝间冲击耐压试验仪可以检查以下故障:

  • 匝间绝缘击穿
  • 电晕放电
  • 绕组接错、嵌错线
  • 绕组断线
  • 匝数差异
  • 相间对地、绕组相间或绕组和铁芯间局部短路

可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器(包括开关电源变压器)、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。

  • 峰值电压:ZJ-5kV:500V~5kV连续可调 ;ZJ-12kV:500V~12kV连续可调 ;ZJ-15kV:500V~15kV连续可调
  • 峰值测试误差≤ 5%(1kV-5kV)
  • 波形上升时间:0.5μS或0.2μS
  • 工作电源:220V±10% 50HZ
  • 功耗:≤ ZJ-5kV:100 W ;ZJ-12kV:800W ;ZJ-15kV:800W
