ZGF系列智能直流高压发生器

阅读次数：7164

DL/T 962-2005 《高压介质损耗测试仪通用技术条件》

ZGF系列智能直流高压发生器使用手册.pdf

直流高压发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

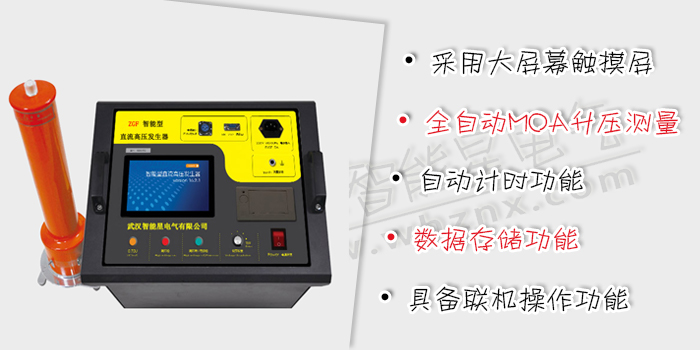

全智能系列直流高压发生器主要技术特点及功能：

1、采用大屏幕触摸液晶显示屏，并具有人机对话功能；

2、全自动MOA升压测量功能：重复性好，精度高；

3、自动升压功能：预设试验电压，输出电压可恒压保持；

4、自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；

5、高压过压整定采用微处理器比较，精度高，可靠性好

6、保留手动试验模式；

7、数据存储功能：可即时捕获试验参数和自动保存试验结果；

8、根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏；

9、全智能系列直流高压试验器具备联机操作功能，已内置联机控制软件。上位机（如配备PC机）安装控制软件及配套通讯电缆（选配项目）即可实现联机控制。

1、采用大屏幕触摸液晶显示屏，并具有人机对话功能；

2、全自动MOA升压测量功能：重复性好，精度高；

3、自动升压功能：预设试验电压，输出电压可恒压保持；

4、自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；

5、高压过压整定采用微处理器比较，精度高，可靠性好

6、保留手动试验模式；

7、数据存储功能：可即时捕获试验参数和自动保存试验结果；

8、根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏；

电压测量精度	数显表±（1.0 %读数±1）
电流测量精度	数显表±（1.0%读数±1）
波纹系数	≤0.5％
电压调节精度	≤1％
电压稳定度	随机波动，电源电压变化±10%时≤1％
电压、电流测量	4位半数显表
过压保护	拨码设定，误差±1%
过载能力	空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50赫兹220伏±10％
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～45℃
	相对湿度：不大于90％
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	高品质绝缘材料倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75U_DC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验
	过压保护采用智能设置，一目了然
	立卧两用型国际标准机箱,现场更方便
