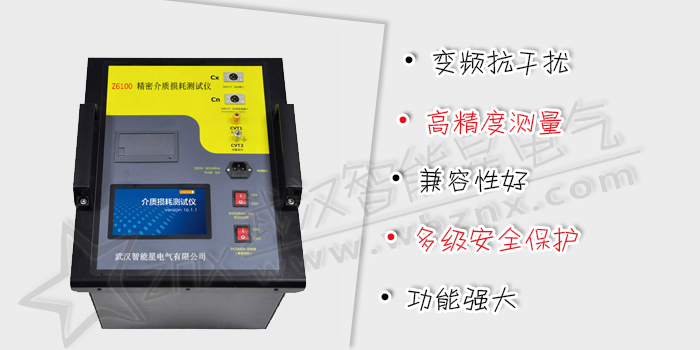

Z6100 自动抗干扰精密介质损耗测试仪

阅读次数:6924
自动抗干扰精密介质损耗测试仪
DL/T 962-2005 《高压介质损耗测试仪通用技术条件》

自动抗干扰精密介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

自动抗干扰精密介质损耗测试仪,还具有绝缘电阻测量功能。测量绝缘电阻的接线方式与介损测量完全相同,一次接线即能测介损又能测绝缘电阻。使用该附加功能,可以减少设备携带量和试验工作量。

1、变频抗干扰

采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。

2、高精度测量

采用频率浮动、数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量,并且正/反接线测量的准确度和稳定性一致。

仪器所有量程输入电阻低于2Ω,消除了测试线附加电容的影响。

可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验。

3、兼容性好

自动识别50Hz / 60Hz系统电源,支持发电机供电,即使频率波动大,也可正常测量。

内置串联和并联两种介损测量模型,可与校验台和介损标准器完全兼容,方便仪器检定。

4、多级安全保护,确保人身和设备安全

高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。

低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。

接地保护:仪器接地不良使外壳带危险电压时,启动接地保护。

C V T:高压电压和电流、低压电压和电流四个保护限,不会损坏设备;误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

防误操作:两级电源开关;电压、电流实时监示;多次按键确认;接线端子高/低压分明;缓速升压,可迅速降压,声光报警。

防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆:为耐高压绝缘导线,可拖地使用。

5、技术突破,功能强大

(1)具有正/反接线,内/外标准电容,内/外高压多种工作模式,一体化结构,可做各种常规介损试验,不需外接任何辅助设备。

(2)具有外接标准电容器接口,自动跟踪外接试验电源频率40Hz~70Hz,支持工频电源和串联谐振电源做大容量高电压介损试验。

(3)具有回路接触不良放电提示功能,以方便判别接线是否可靠。

(4)具有CVT自激法测量功能,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件,并且高压连接线可以拖地。

(5)具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量,并且可一次接线同时对主、从两个电容进行测量。

(6)中文图文菜单,大屏幕背光LCD显示。

(7)配置热敏打印机,打印数据清晰快捷、无噪音。

(8)带日历时钟,可存储100组测量数据。

(9)带计算机接口(选配)。通过该接口,实现测量、数据处理和报表输出,也可实现仪器内部测量软件升级。一台计算机可控制32台仪器,可集成到综合高压试验车上。

介损和电容量测量
准确度:  Cx:   ±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)
抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围:内施高压: 3pF~60000pF/10kV        60pF~1.0μF/0.5kV
外施高压: 3pF~1.5μF/10kV       60pF~30μF/0.5kV
分辨率:     最高0.001pF,4位有效数字
tgδ范围:   不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
试验电流范围:10μA~5A
内施高压:设定电压范围:    0.5~10kV
最大输出电流: 200mA
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
电压分辨率:1V
试验频率:45~65Hz整数频率
49/51Hz、45/55Hz自动双变频
频率精度:±0.01Hz
外施高压:正接线时最大试验电流5A / 40~70Hz
反接线时最大试验电流10kV / 5A / 40~70Hz
CVT自激法低压输出:输出电压3~50V,输出电流3~30A
测量时间:约30s,与测量方式有关
  其它指标
输入电源: 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
计算机接口: 标准RS232接口(选配)
打印机:      自带微型热敏打印机
环境温度: -10℃~50℃
相对湿度: <90%,不结露
选型主要技术指标简表
电容量
范 围
pF
最大输
出电流
mA
外形尺寸
长x宽x高
cm
重量
kg
电压
介损
CVT
自激法测量
反接线低压侧屏蔽
回路放
电提示
3~60k
200/
10kV
34x26x27
22
支持
不需外接设备
C1/C2同时测量
高压连线可拖地
C1/C2
同时测量
热敏
