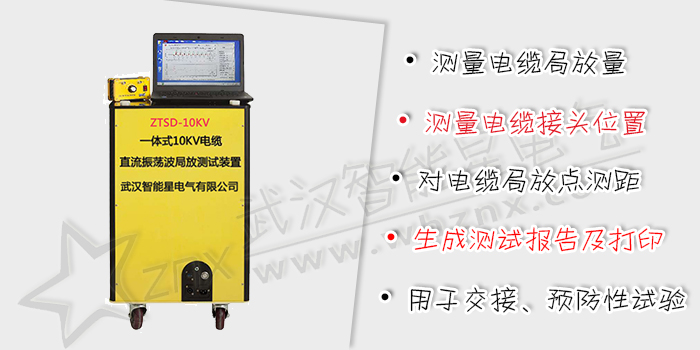

ZTSD-10KV 电缆耐压及振荡波局放测试系统(直流)

阅读次数:8744
电缆耐压及振荡波局放测试系统(直流)

目前对电力电缆检修的管理,主要是依据《电力设备交接和预防性试验规程》所规定的项目和试验周期,定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况,因此成为国内目前应用最广泛的试验方法。

但大量试验及经验表明,串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估,一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践,认为局部放电是电缆绝缘故障的先兆,有效检测局部放电是提高电缆状态检修水平的一种重要途径。

振荡波电缆局放诊断与定位系统是电力电缆“状态检修”的一种新方法。此方法是先对XLPE电缆施加直流电压,利用形成的阻尼振荡波条件下的局放进行诊断与定位。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷,并且可以准确定位。

此装置为一体化式试验设备,小巧便于携带,现场连线非常简单,对于电缆试品的长度适应性也非常广泛。可以快速且精准的进行电缆局部放电诊断与定位。

  • 适用于新电缆(投运前)交接试验及老电缆(停电后)预防性试验。
  • 遵循IEC60270标准测量电缆局放量。
  • 对电缆局放点进行距离测量。
  • 测量电缆接头位置及全长距离。
  • 一体式主机可以根据国网的相关规程设定电压自动升压,笔记本系统自动采集数据,简单方便。
  • 采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。
  • 软件专家系统,同时显示局部放电波形、放电量和测试电压等参数,对测试数据进行实时保存、生成测试报告及打印等功能。
  • 最大输出电压:3~30kV
  • 试品电容量:≤5μF
  • 阻尼振荡波频率范围:30~1000Hz
  • 局放测试范围:5pC~100nC
  • 局放定位精度:0.1米
  • 通讯协议:USB2.0 和 串口
  • 环境温度:-5~55℃
  • 设备的组成部分:

1、 高压电缆局放测试系统软件(笔记本电脑)

2、 一体式震荡波局放测试主机

1)高压发生装置  输入电源:  AC220V±10﹪
2)谐振电抗器  线圈电感:  0.8H
3)专用局放数据滤波采集装置  采样频率:125MHz 8bit   软件:专家诊断系统
4)局放校准器(50pC ,100pC, 200pC, 500pC, 1nC ,2nC, 5nC ,10nC,20 nC)
