Z5050 三相精密测试电源

阅读次数:3626

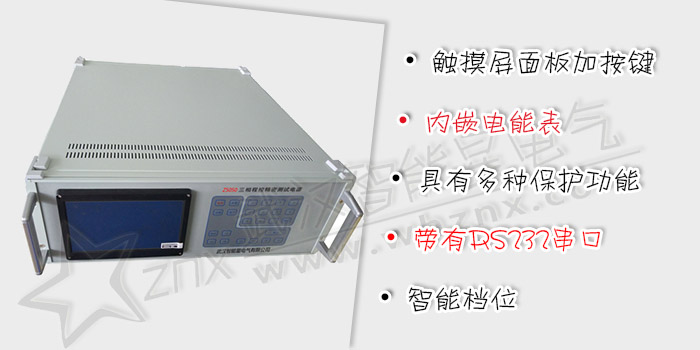

三相精密测试电源
GB/T 11150-2001 《电能表检验装置》
三相程控精密测试电源采用表源一体化结构,使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件,体积小重量轻,可广泛应用于电能计量行业、电气实验室和其他相关部门,便于携带到现场使用。
1.    采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
2.    内嵌电能表,显示电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等参数。
3.    具有多种保护功能:限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4.    智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
5.    电压、电流、相位试验点丰富,便于操作。
6.    带有RS232串口,便于计算机控制及升级软件。
1.    电源输出
1)        压:10~450V(内部电压档位57.7V、100V、220V、380V),最大输出功率20VA。
2)        流:0.001~50A(内部电流档位0.2A、1A、5A、20A、50A),20A电流档输出功率20VA ,50A档输出功率40VA。
3)    输出频率:45-65Hz。
4)    输出相位:0~359.99°。
5)    稳 定 度:电压、电流0.02%。(2分钟)
6)    失 真 度:电压、电流失真度不超过0.5%(非容性负载)
2.    输出及显示准确度
项目
输出及显示准确度
电压
0.5%
电流
0.5%
频率
0.02Hz
相位
0.5°
功率因数
0.5%
有功功率
0.5%
无功功率
1%
视在功率
0.5%

项目
分辨率
电压
4位有效数字
电流
4位有效数字
频率
0.001Hz
相位
0.01°
功率因数
0.001
有功功率
4位有效数字
无功功率
4位有效数字
视在功率
4位有效数字
3.    常用输出调节试验点
1)    电压试验点:80%、90%、100%、110%、120%。
2)    电流试验点:1%、5%、10%、20%、50%、100%、120%。
3)    相位试验点:0.5L、0.86L、1.0、0.86C、0.5C。
4)    三相电压、电流的幅度可以分别调节,调节细度:10%、1%、0.1%、0.01%;调节范围最大到125%。
5)    三相电压、电流的相位、功率因数也可以分相调节,调节细度分别为10°、1°、0.1°、0.01°。
6)    UB、UC分别对UA的相位也可以分别调节。
7)    频率的调节是三相电压、电流一起调节的,调节细度分别为5Hz、1Hz、0.1Hz、0.01Hz。
4.    供电电源:单相AC 120-262V,50/60Hz。
5.    外部尺寸:440×440×160mm
6.        量:25Kg。
