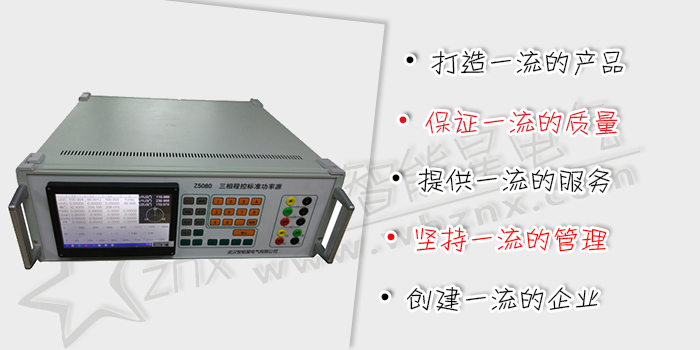

Z5080 三相交流标准源
阅读次数:5467
GB/T 11150-2001 《电能表检验装置》
三相交流标准源采用表源一体化结构,全数字闭环标准源技术,使用嵌入式系统、大屏幕
TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件,体积小重量轻,可广泛应用于电能计量行业、电气实验室和其他相关部门,便于携带到现场使用。
1. 采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
2. 内嵌高等级标准功率电能表,并以此为标准进行数字闭环反馈,电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
3. 具有多种保护功能:限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4. 三相电压、电流回路独立控制,每一相电压、电流输出参量可分别调节。
5. 智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压、电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
6. 电压、电流、相位试验点丰富,便于操作。
7. 带RS232串口,开放通讯规约,便于计算机控制及升级软件。
1. 电源输出:
1) 交流相电压输出
a. 调节细度:0.01%RG
b. 分 辨 率:6位有效数字
c. 准 确 度:优于±0.1%RG
d. 稳 定 度:优于±0.02%RG/1min
e. 失 真 度:优于 0.2% (非容性负载)
f. 输出功率:额定每相 20VA
g. 满负载调整率:小于±0.01%RG
h. 输出范围:10V~460V
i. 档位设置:57.7V、100V、220V、380V,内部自动档位切换。
2) 交流电流输出
a. 调节细度:0.01%RG
b. 准 确 度:优于±0.1%RG
c. 分 辨 率:6位有效数字
d. 稳 定 度:优于±0.02% RG /1min
e. 失 真 度:优于 0.5%
f. 输出功率:每相额定输出20VA。
g. 满负载调整率:小于±0.01%RG
h. 输出范围:1mA~24A
i. 档位设置:0.2A、1A、5A、20A,自动档位切换
3) 功率输出
a. 准确度:优于 0.1%RG
b. 稳定度:优于 0.02%/1min。
c. 分辨率:6位有效数字(有功功率、无功功率、视在功率)
4) 功率因数
a. 调节范围:-1~0~+1;
b. 分 辨 率:0.00001;
c. 准 确 度:0.001。
5) 相位
a. 调节范围:0~359.99°
b. 分 辨 率:0.001 °
c. 准 确 度:±0.05°
6) 频率
a. 调节范围:40Hz~70Hz
b. 分辨率:0.001Hz
c. 准确度:±0.005Hz
7) 谐波
可以准确输出2~31次谐波,各次谐波可以任意组合叠加在一起同时输出,但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%,谐波含量显示分辨率4位有效数字。谐波相位(相对于基波)调节范围0-359.99°。
谐波次数
|
电压最大谐波含有率(相对于基波)
|
2-8
|
40%
|
9-15
|
30%
|
16-31
|
20%
|
2. 仪器提供的常用输出调节试验点
1) 电压试验点:50%、80%、100%、110%、120%。
2) 电流试验点: 5%、10%、20%、50%、70%、100%、120%。
3) 相位试验点:0.5L、0.8L、1.0、0.8C、0.5C。
4) 三相电压、电流的幅度可以分别调节,调节细度:10%、1%、0.1%、0.01%;调节范围最大到125%。
5) 三相电压、电流的相位、功率因数也可以分相调节,调节细度分别为10°、1°、0.1°、0.01°。
6) UB、UC分别对UA的相位也可以分别调节。
7) 频率的调节是三相电压电流一起调节的,调节细度分别为5Hz、1Hz、0.1Hz、0.01Hz。
3. 供电电源:单相AC 220V,50/60Hz。
4. 外部尺寸:450*480*153mm
5. 重量:18Kg。
