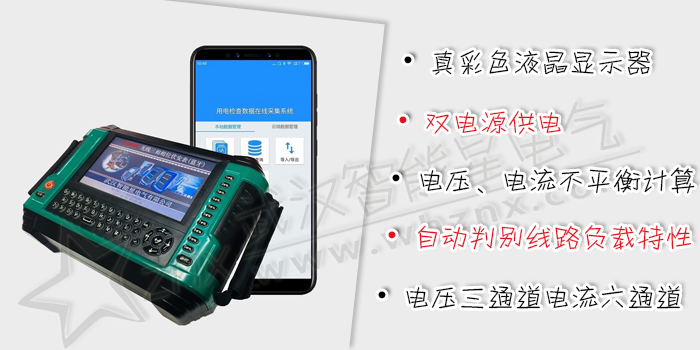

ZDN8905 无线三相相位伏安表(蓝牙)

阅读次数:6744
无线三相相位伏安表(蓝牙)
DL/T 826-2002 《交流电能表现场测试仪》
无线三相相位伏安表,该仪器具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)具备继电保护及计量二次回路接线检查及用是负荷监控等功能,广泛适用电力行业继电保护、电能计量、防窃电等部门使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。该设备可作为用电线路电能质量的核查检测工具。
  • 1.7寸(800*480)TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可手动按键操作,界面显示清晰直观。
  • 在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率,并显示电U-U、U-I、I-I多种相位关系,中文提示正反相序;
  • 电压三通道 、电流六通道 ,可准确测量0-500V/1mA-10A相位,测量结果有六角彩色向量图、表格等多种显示方式,同屏显示20 多个参数,测量数据一目了然。
  • 电压通道有三相共地和三相隔离不共地两种,电压不共地可支待任意接线方式。
  • 自动判别线路负载特性,检查电力线路二次回路,电力系统变压器差动保护接线结果,自动判别电能计量二次回路(三相四线及三相三线)接线结果,指出错误位置、显示二次回路接线图及功率表达式,并自动计算更正系数。
  • 负荷曲线记录及负荷波动监视功能:可测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动,对电力设备调整及运行过程动态监视。
  • 接线仿真功能可作为培训查线的工具使用,提高现场工作人员的查线技能,仪器在不接入电压、电流信号的情况下,可根据现场数据,得出相应的接线结果。
  • PT/CT设置,可将二次数据转换一次数据。
  • 电压、电流不平衡计算。
  • 矢量计算器,现场计算电压及电流矢量和。
  • 可选配500A以上大电流钳测量低压电流互感器测量,显示角差,比差,判别极性。
  • 内置标准汉字库,采用拼音汉字输入方法输入汉字/字母/数字等存储内容。
  • 双电源供电:测量端直接供电和高性能锂电池供电,锂电池供电时仪器可连续工作10小时。
  • 电源自动节电管理功能,可自动关机或转入休眠状态。
  • 内置存储器,能保存 4000 组测量数据,可查阅已保存的数据组及向量图。
  • 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)。
  • 仪器配备USB接口、RS232接口,通过U盘转存测量数据。
  • 趋势分析功能:自动绘制电压/电流/功率趋势图,显示最大值 /最小值/平均值。
  • 不平衡分析功能:自动绘制不平衡曲线,显示最大值 、最小值、平均值,可放大或缩小。
  • 数据可上传/下载,可通过微信或QQ通过网络发送给其他技术人员,进行远程数据分析。
  • 无线传输及通迅功能:蓝牙无线+智能APP专用软件在安卓手持终端机上实现数据采集、存储、查看、分析。
  • APP在线数据采集系统软件包括:数据采集、数据查询、上传/下载、趋势分析、不平衡分析多个功能版块。平板终端掌机数据存储量大,存储数据包括电压、电流、相位、功率、功率因数、向量图、地理位置、照片等大量现场测试数据。
  • 专用APP系统软件适用性强,适用于所有安卓手机,图形化中文界面、 触摸操作、支持汉字输入,应用更加人性化,操作简单。
  • 基于android手持终端的APP应用软件功能更强大,也用于调查取证功能(拍照、定位功能)。
  • APP在线数据采集软件终身免费升级。
  • 采用手持式结构设计,体积小,重量轻。

测量项目
量程
测量范围
最小分辨率
误差极限
交流电压
20V/200V/500V
5V500V
0.001V
±0.2%量程
交流电流
200mA/5A
5mA10A
0.1mA
±(0.3%读数+0.2%量程)
相位测量
  0360°
5V500V  5mA10A
0.1°

1.5mA-10mA  5V-10V  ≤±3.0°

10mA-10A  10V-500V  ≤±1.0°

频率测量
50Hz
45-65Hz
0.01Hz
±0.02Hz
功率测量

5V500V / 5mA10A

0.1W
±0.5%量程
工作电源
2200mAh/7.4V*2锂电池供电、PT端子借电、适配器市电插座供电
外形尺寸及重量

仪器主机:275×200×72mm       重量: 1.8kg

电流钳表:140x40x19(mm)     重量:160g/把   钳口:Φ8mm

便携机箱:423×336×126(mm)  重量:  6.5kg
