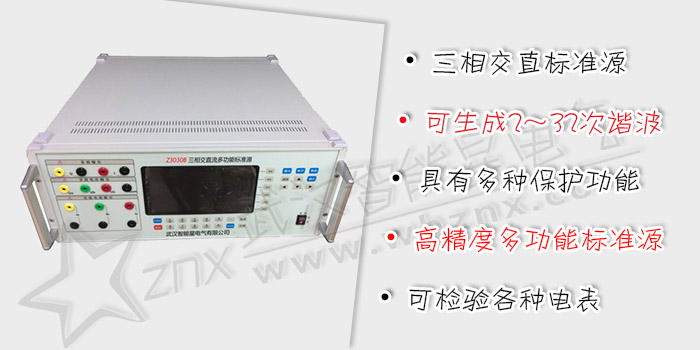

Z3030B 三相交直流多功能标准源

阅读次数:5474
三相交直流多功能标准源
GB/T 11150-2001 《电能表检验装置》
三相交直流标准源是本公司最新开发研制的高精度多功能标准源【源表一体便携式检定装置】系列产品之一。该装置的核心技术是ARM+FPGA;高速高精度D/A转换器与直接数字合成技术(DDS)。产品内置高精度参数标准,采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能(选项)等即为长期稳定跟踪设置数据。
装置具有精度高、工作稳定可靠、操作方便灵活等特点。
  • 可检验电力系统中各种电表【电能表(选项)、电压表、电流表、功率表、频率表、功率因数表、相位表】的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。
  • 电源部分可生成具有232次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
  • 采用高精度大功率精密运放,工作频带为40Hz1kHz,具有良好的线性。双重输出保护,使输出信号具有高保真、高抗冲击的能力。
  • 设有RS-232接口和USB(选件)接口。由PC机控制本装置可对各种仪表进行检验,并对结果进行处理和管理。
  • 采用精美铝合金机箱,外形美观,整机重量轻。
交流输出:
输出电压电流:
▽ 输出电压范围: 0 ~ 600V
▽ 额定电压量程: 25V、50V、100V、200V、400V、600V
▽ 输出电流范围: 0 ~ 24A
▽ 额定电流量程: 0.1A、0.5A、1A、5A、10A、20A
▽ 电压电流调节范围   0~120%
▽ 电压电流调节细度 5×10-5
▽ 电压电流准确度:误差≤0.03%(读数)±0.02%(满度);0.05级
▽ 电压电流输出功率: 各额定量程 满度100%
输出时 ,输出功率不小于20W
输出频率:
▽ 频率范围:45Hz ~ 65Hz
▽ 频率分辨率:0.001Hz
▽ 准确度: 0.01Hz
输出相位:
▽ 输出范围:0.00 °~359.99 °
▽ 调节细度 0.010
▽ 输出准确度:0.1°
输出谐波:
▽ 谐波2~32次,
▽ 幅度0~20%
▽ 各次谐波相位细度0.010·NN为谐波次数)
输出功率:
▽ 输出功率范围:额定电压量程与额定电流量程任意组合
▽ 输出准确度: 在各额定功率量程范围符合0.1、0.05 级准确度
无功功率准确度下降一个等级
输出波形失真度:
▽ 交流电压、电流输出波形失真度≤0.3%
电能表测量:
▽ 综合误差 0.1、0.05% FS (脉冲输出 ≤90kHz;三相额定值=60kHz)
直流输出:
n       直流电压量程  75mV,1V,3V,7.5V,15V,30V, 每档输出容量100mA;
75V、150V、300V、600V,1000V每档输出容量40mA;
n       直流电流量程  30uA、300uA、3mA、30mA、最大输出容量9VA;
300mA、0.5、1、2.5、5A 、10A 、20A最大输出容量10VA;
n       直流电压、电流调节范围0~120% FS,调节细度5×10-5
n       直流电压、电流输出稳定度 U:≤0.01% FS/100s,I:≤0.02% FS/100s
n       直流电压额定量程准确度:误差≤0.06%(读数)±0.04%(满度);0.1级
误差≤0.03%(读数)±0.02%(满度);0.05级
n       直流电流额定量程准确度:误差≤0.06%(读数)±0.04%(满度);0.1级
误差≤0.03%(读数)±0.02%(满度);0.05级
n       直流75mV输出(负载≥200Ω)准确度 :
误差≤0.12%(读数)±0.08%(满度);0.2级
误差≤0.06%(读数)±0.04%(满度);0.1级
其它:
     工作电源:单相 220V±10%,50Hz±5%。
     使用环境:温度 20℃±10℃,相对湿度 ≤85%RH
     体积重量:460×480×200mm ,约18kg
