Z3030A 三相多功能检定装置

阅读次数:6881
三相多功能检定装置
GB/T 11150-2001 《电能表检验装置》

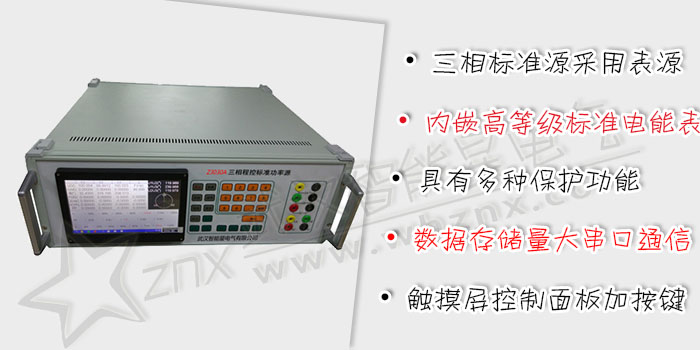

Z3030A三相标准源采用表源一体化结构,全数字闭环标准源技术,使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件,体积小重量轻,可广泛应用于电能计量行业、电气实验室和其他相关部门,便于携带到现场使用。
  • 采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
  • 内嵌高等级标准电能表,并以此为标准进行数字闭环反馈,电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
  • 具有多种保护功能:限流保护、功放保护、电压短路保护、          电流开路保护、功放热保护等功能。
  • 智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
  • 电流、功率因数试验点丰富,便于配置各种校表方案。
  • 数据存储量大,可以很方便查询到校验数据。
  • 带有RS232串口,便于计算机控制及升级软件。
1.1电源输出:
1.1.1   交流电压输出
     调节细度:0.01%RG
     分辨率:6位有效数字
     准确度:优于±0.05%RG
     稳定度:优于±0.01%RG/1min
 失真度:优于 0.3% (非容性负载)
     输出功率:额定每相 20VA
满负载调整率:小于±0.01%RG
     输出范围:10V~460V
档位设置: 57.7V、100 V、220V、380V ,内部自动档位切换 。
1.1.2   交流电流输出
调节细度:0.01%RG
准确度:优于±0.05%RG
    分辨率:6位有效数字
稳定度:优于±0.01% RG /1min
失真度:优于 0.3%
 输出功率:每相档位额定输出20VA。
满负载调整率:小于±0.01%RG
输出范围: 1mA~ 24A
档位设置: 0.2A、1A、5A、20A、,自动档位切换
1.1.3   功率输出
准确度:   优于 0.05%RG
 稳定度:   优于 0.01%/1min。
   分辨率:6位有效数字(有功功率、无功功率、视在功率)
1.1.4   功率因数
 调节范围:-1~0~+1;
分辨率:0.00001;
准确度:0.0005。
1.1.5 相位
 调节范围:0~359.99°
 分辨率:0.001 °
准确度:±0.02°
1.1.6 频率
 调节范围:40Hz~70Hz
 分辨率:0.001Hz
准确度:±0.002Hz
1.1.7 谐波
ZX3030A三相标准源可以准确输出 2~51次谐波,各次谐波可以任意组合叠加在一起同时输出,但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%,谐波含量显示分辨率4位有效数字。谐波相位(相对于基波)调节范围0-359.99°。
谐波次数
电压最大谐波含有率(相对于基波)
2-8
40%
9-15
30%
16-31
20%
32-51
5%
1.2 校验电表方面的技术指标
装置输出功率脉冲常数:18000000×5/In
     (注: In为标准源内电流档位值60(100)、20、5、1、0.2)
输出脉冲电平:5V
电度表输入脉冲路数:1路
电度表输入脉冲电平:5V以内或无源
电度表误差显示范围:±0.000%--±99.99%
电度表误差显示分辨率:0.001%
电度表电表常数输入范围:6位有效数字,允许有小数。
电表校验的试验点包括:Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。
电表校验圈数的设置范围是1-9999。
 1.3 仪器作为标准源时提供的常用输出调节试验点
    电压试验点:10%、20%、50%、80%、100%、110%、120%。
    电流试验点: 5%、10%、20%、30%、50%、70%、100%、120%。
    相位试验点:0.5L、0.8L、1.0、0.8C、0.5C。
      三相电压、电流的幅度可以分别调节,调节细度:10%、1%、0.1%、0.01%;调节范围最大到125%。
    三相电压、电流的相位、功率因数也可以分相调节,调节细度分别为10°、1°、0.1°、0.01°。
    UBUC分别对UA的相位也可以分别调节
  频率的调节是三相电压、电流一起调节的,调节细度分别为5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供电电源
    单相AC 220V,50/60Hz。
1.5 外部尺寸
    480*600*178mm
1.6 重量
    重量27Kg。
