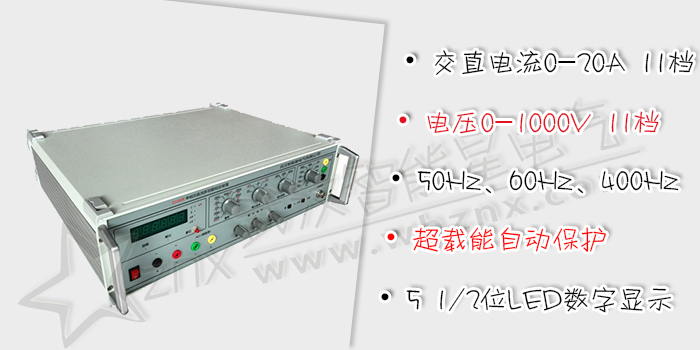

Z1030E 单相交直流多功能检定装置

阅读次数：5510

GB/T 11150-2001 《电能表检验装置》

Z1030E 单相交直流多功能检定装置使用手册.pdf

单相交直流标准源适用于检定、校验各种0.2级以下电流、电压表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。

1. 5 1/2位LED数字显示输出量，可按实际值或百分比两种方式显示。

2. 交、直流电流输出范围为：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A。

3. 交、直流电压输出范围为：0～200mV～1V～2V～5V～10V～20V～50V～100V～200V～500V～1000V。

4. 供选择的交流频率为三种：50Hz、60Hz、400Hz

5. 输出超载能自动保护，手动复位。

6. 每档电压、电流可以过载20%。

7. 钳形表测量：配用本厂标准线圈，可测量AC 0～750A（部分表可测量到1000A以上）；DC 0～1000A 误差±0.3%。

1. 稳定性：DC﹤满量程的0.01%/2分钟

AC﹤满量程的0.03%/2分钟

2. 交流失真度：﹤0.5%

3. 直流纹波系数：﹤0.1%

4. 输出频率及准确度：50Hz 60Hz 400Hz ﹤1%

5. 输出电压、电流的范围及准确度（23℃±2℃,输出值大于10%量程）

6. 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗﹤180VA

7. 工作环境：工作环境的温度5℃～35℃，相对湿度不大于80%

8. 工作时间：连续

9. 外行尺寸：135×480×420mm³

10. 重量：约16kg
