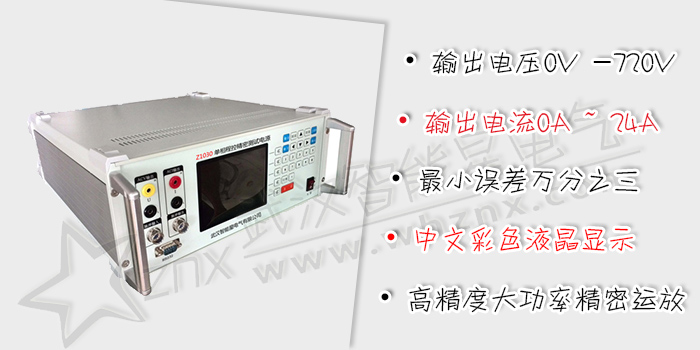

Z1030 单相程控精密测试电源

阅读次数:8880
单相程控精密测试电源
GB/T 11150-2001 《电能表检验装置》
仪器单相程控精密测试电源是参照国家及电力部相关检定规程,经多年实践应用,精心研制而成。本产品采用大规模可编程逻辑门列阵(FPGA),高速高精度D/A转换器,通过直接数字合成(DDS)技术生成单相二路可调频,调幅,调相信号源,再经大功率精密运放将两路信号进行功率放大。本产品内置高精度电压、电流、功率、电能标准,采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位,自动长期稳定地跟踪设置参数。
本产品集工频指示仪表,电能表标准于一体。可以对多种电工仪表进行校验,并可与PC机联机,实现校验过程的全自动化及校验数据的综合管理。
  • 采用平行服务器结构,大规模可编程逻辑电路(FPGA),结构最简,可靠性最好。
  • 采用高精度大功率精密运放,使输出信号具有高保真,高抗冲击的能力。
  • 内置高精度电压、电流、频率、相位、电能标准、PID调节输出,确保整个设备的长年高精度、高稳定度。双重输出保护
  • 中文彩色液晶显示,使用简单、操作方便。
  • 采用精美铝合金机箱,外形美观,重量轻,整机重量小于12Kg。
1.    输出工频电压:
1)    输出范围:0V ~ 720V
2)    额定电压量程:25V、50V、100V、200V、400V、600V
3)    调节范围:0~120%
4)    调节细度:5×10­­­­­­­­-5
5)    准确度:各额定量程 误差≤±0.06%(读数)±0.04%(满度)0.1级
                       误差≤±0.03%(读数)±0.02%(满度)0.05级
6)    输出功率:各额定量程满度100%,输出时,输出功率不小于20VA
2.    输出工频电流:
1)    输出范围:0A ~ 24A
2)    额定电流量程:0.1A、0.5A、1A、5A、10A、20A
3)    准 确 度:各额定量程 误差≤±0.06%(读数)±0.04%(满度)0.1级
                        误差≤±0.03%(读数)±0.02%(满度)0.05级
4)    输出功率:1~20A量程 满度100% 输出时 ,输出功率不小于20VA
3.    输出频率:
1)    频率范围:45Hz ~ 65Hz
2)    频率分辨率:0.001Hz   准确度:0.01Hz
4.    输出相位:
1)    相位范围:0.00°~359.99°
2)    相位输出准确度:0.1°
5.    输出谐波:
1)    谐波2~32次    幅度0~20%,
2)    各次谐波相位细度0.010·N(N为谐波次数)
6.    输出波形失真度:交流电压、电流输出波形失真度≤0.3%
7.    输出工频功率
1)    输出功率范围:额定电压量程与额定电流量程任意组合
2)    各额定量程 误差≤±0.06%(读数)±0.04%(满度)0.1级
              误差≤±0.03%(读数)±0.02%(满度)0.05级
3)    无功功率准确度下降一个等级
8.    电能表测量:综合误差0.1/0.05% FS (脉冲输出≤90kHz;三相额定值=60kHz)
9.    其它:
1)    工作电源:单相 220V±10%,50Hz±5%。
2)    使用环境:温度 20℃±10℃,相对湿度 ≤85%RH
3)    体积重量:460×480×200mm3,约18kg
