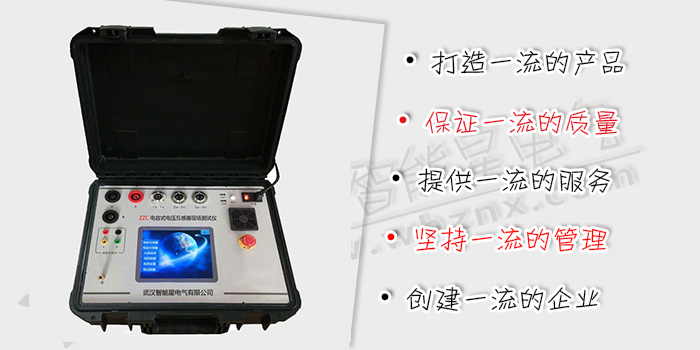

ZZC 电容式电压互感器现场测试仪

阅读次数:6057
电容式电压互感器现场测试仪
JJG 1021-2007 《电力互感器检定规程》
对于电容式电压互感器现场进行误差校验时,测试接线复杂,所需的设备种类繁多,而且设备都很笨重,现场搬运非常困难。电容式电压互感器现场测试仪(校验仪)(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/根3 /100V/ 根3 、10KV/100V、10KV/根3  /100V/ 根3 、35KV/100V、35V/根3  /100V/根3  、110kV/100V、110kV/根3  /100V/ 根3 、220kV/100V以及220kV/根3  /100V /根3  变比的电容式电压互感器的测量。仪器在设计时引入了一些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。并且仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。
1. 无需升压源、标准互感器、负荷箱,采用了电压互感器负荷曲线外推法原理,单台仪器即可实现现场测试电容式电压互感器(CVT)的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程.
2.单台仪器即可完成测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等
3.具有极性、变比、接线检查功能。
4. 一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全。
5. 具有测试速度快、处理信息量多和存储容量大(可存储百万条数据)的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理,现场抗干扰能力强。
7. 测试过程最大电压不超过4KV,并采取各种保护措施,确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统,人性化彩色触摸屏操作,同时也可使用鼠标操作仪器,人机界面直观、方便。
10. 仪器具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图,简单、直观,现场使用对照接线即可保证一次性正确完成测试接线,减少准备工作时间。
1. 环境条件:
温度:(5~40)C 相对湿度:<80%(25C)
海拨高度:<4500m 电源频率:500.5Hz
2. 被测电压互感器类型:电容式电压互感器
3.误差测量准确度:0.05%
4.分压比测量准确度:0.5%
5.分压电容测量准确度:2%
6. 直流电阻测量准确度:0-0.1Ω 3%
0.1-50 1%
7. 内部标准电压互感器部分:
a、变比范围:
6KV/100V、 6KV/根3 /100V/ 根3
10KV/100V、 10KV/根3 /100V/根3
35KV/100V、 35KV/根3 /100V/根3
110KV/100V、 110KV /根3 /100V/根3
220KV/100V、 220KV/根3 /100V /根3
b、准确度等级: 0.02%
8. 校验仪检定部分:
电压范围:0-100V (百分表误差0.5%)
比差:0.001%-3% (100V)
角差:0.00′-50′(100V)
误差: X=(2%×X+2%×Y2个字)
Y=(2%×X+2%×Y2个字)
导纳:0.1mS-99.9mS
误差: X=(2%×X+2%×Y2个字)
Y=(2%×X+2%×Y2个字)
9.外形尺寸(mm):496*394*185 mm
10. 重量(Kg):14.0
